Elektra vonios kambaryje: zonos 0, 1, 2 ir sauga

Airidas Račkauskas, elektrikas5 min. skaitymo
Elektra vonios kambaryje: zonos 0, 1, 2 ir sauga

Vonios kambaryje 0 zona yra vonios ar padėklo vidus, 1 zona yra erdvė virš jo iki 2,25 m aukščio, o 2 zona yra 0,6 m juosta aplink 1 zoną. Lizdai leidžiami tik už 2 zonos ribų, o visos vonios grandinės turi būti apsaugotos 30 mA nuotėkio rele.

Zonos 0, 1 ir 2

ZonaKur yraKas leidžiamaMin. IP
0Vonios ar dušo padėklo vidusTik šiai zonai skirta įranga su saugia žema įtampa iki 12 VIPX7
1Virš vonios ar padėklo iki 2,25 m nuo grindųTvirtai sumontuota įranga, skirta šiai zonai: šviestuvai, ventiliatorius, boilerisIPX4
20,6 m juosta aplink 1 zoną, iki 2,25 m aukščioŠviestuvai, ventiliatoriai, džiovintuvai; lizdai ir jungikliai draudžiami, išskyrus skustuvų lizdą su skiriamuoju transformatoriumiIPX4
Už zonųLikusi patalpaLizdai, jungikliai, skalbimo mašina; visos grandinės su 30 mA relerekomenduojama IP44

Praktiškai: lizdas prie kriauklės turi būti ne arčiau kaip 0,6 m nuo vonios ar padėklo krašto. Dušui be padėklo, kai vanduo bėga tiesiai į grindų trapą, 1 zona yra 1,2 m spindulys horizontaliai nuo stacionarios dušo galvos ar vandens išleidimo vietos. Tokiose voniose ribos būna platesnės, nei atrodo, todėl lizdų vietas verta pažymėti ant plano prieš klijuojant plyteles.

Pasitaiko, kad remonto metu dušas perkeliamas prie kitos sienos, o lizdai lieka seni. Tada anksčiau saugus lizdas atsiduria 1 ar 2 zonoje ir turi būti perkeltas.

Nuotėkio relė

Automatinis jungiklis saugo kabelį, o žmogų saugo nuotėkio relė (liaudiškai UZO): ji atjungia grandinę, kai dalis srovės nuteka ne laidais, pavyzdžiui, per kūną į žemę. Vonios lizdams, šviestuvams, grindų šildymui ir boileriui naudojama 30 mA relė arba kombinuotas automatas su rele. Jei jūsų skydinėje relės nėra, tai darbas, nuo kurio verta pradėti dar prieš vonios remontą. Kaip relė veikia ir kodėl ji kartais išmuša, rasite puslapyje apie nuotėkio srovės relę.

Relė išmuša, kai veikia skalbimo mašinaDažniausiai kaltas pats prietaisas, drėgmė lizde ar pažeistas laidas. Relės šalinti negalima: išmatavus izoliacijos varžą paprastai greitai aišku, kuri grandinė ar prietaisas nuteka.

Potencialų išlyginimas

Metaliniai vandentiekio ir šildymo vamzdžiai, metalinė vonia ar dušo padėklas gedimo atveju gali įgyti skirtingą potencialą. Žmogus, palietęs vieną ranka, o kitą stovėdamas ant jo, tampa grandinės dalimi. Papildomas potencialų išlyginimas sujungia šias dalis su apsauginiu laidininku.

Naujoje vonioje su plastikiniais vamzdžiais ir akriline vonia, kai visos grandinės saugomos 30 mA rele, papildomas sujungimas dažnai nebereikalingas. Senesniuose namuose su metaliniais stovais ir ketine vonia jis svarbus. Daugiau apie tai gide įžeminimas privačiame name.

Ką numatyti planuojant vonią

  • Lizdas prie veidrodžio plaukų džiovintuvui, su dangteliu, už zonų ribų.
  • Atskira 16 A linija skalbimo mašinai ir, jei bus, džiovyklei.
  • Rankšluosčių džiovintuvo išvadas su jungikliu ar laikmačiu, be kabančio laido.
  • Ventiliatorius, įsijungiantis su šviesa ar pagal drėgmės jutiklį.
  • Termostatas ir maitinimas elektriniam grindiniam šildymui, jei jis planuojamas.
  • Jungikliai už durų, koridoriuje, kad jų niekas nespaudinėtų šlapiomis rankomis.

Boileris vonioje gali kaboti 1 zonoje, jei turi IPX4 apsaugą ir tvirtai sumontuotas. Jis jungiamas per išvadą su dvipoliu jungikliu ir 30 mA rele; senų boilerių kabelio galas nuo nuolatinio karščio dažnai sukietėjęs, todėl keičiant boilerį verta pakeisti ir jį. Kabelio ir automato parinkimas aprašytas puslapyje apie boilerio prijungimą.

Džiovintuvas, veidrodis ir ventiliatorius

Elektrinis rankšluosčių džiovintuvas

Elektrinis džiovintuvas gali kabėti 2 zonoje, jei jo apsaugos klasė ne mažesnė kaip IPX4. Geriausia jį jungti per sieninį išvadą, o jungiklį ar laikmatį statyti už zonų ribų, ne kištuku į lizdą šalia: tada nekabo laidas ir nereikia lizdo ten, kur jo negalima. Kombinuotas džiovintuvas, prijungtas ir prie šildymo sistemos, su elektriniu kaitinimo elementu jungiamas lygiai taip pat, o jo metalinis korpusas turi būti sujungtas su apsauginiu laidininku.

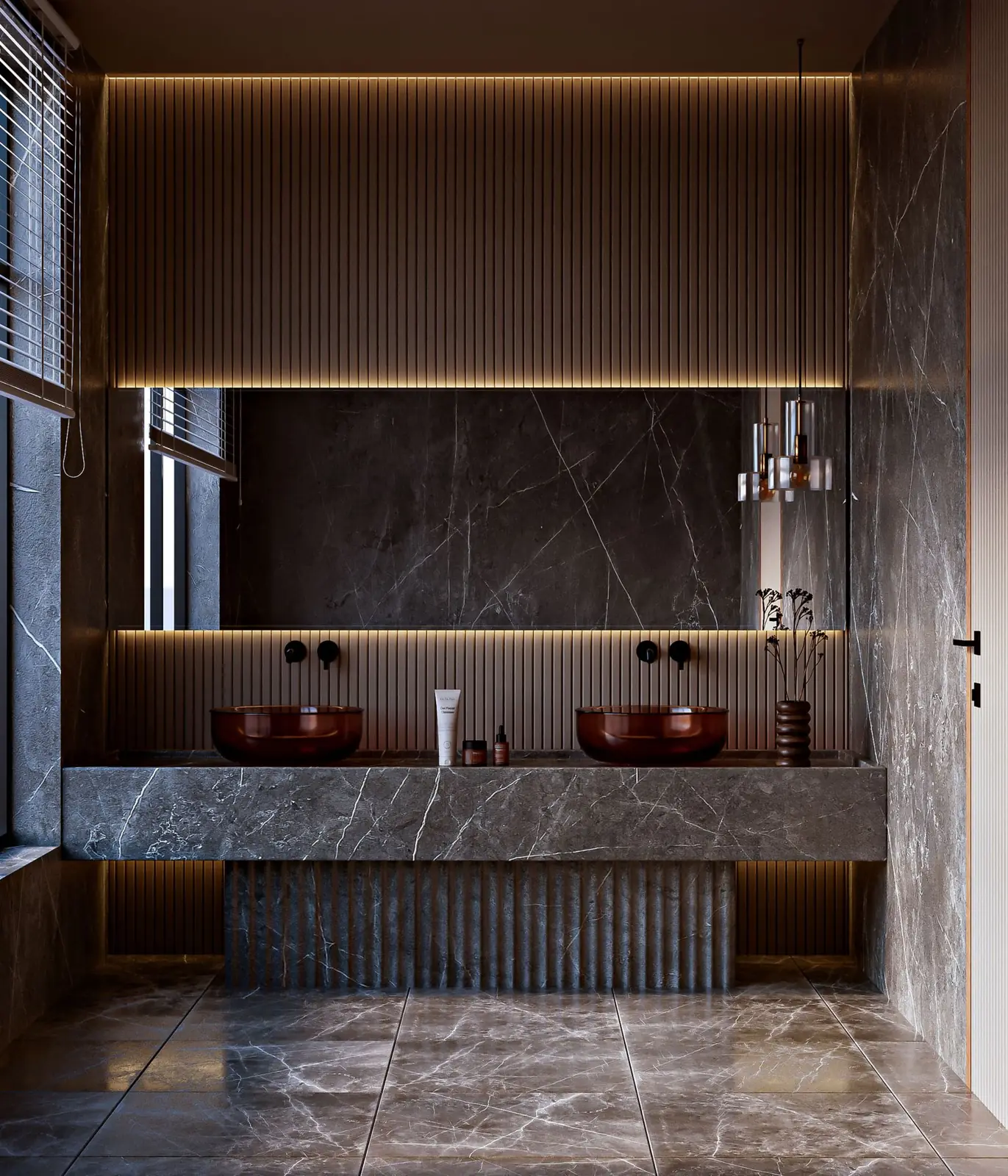

Veidrodis su LED apšvietimu

Šviečiantis veidrodis dažniausiai turi savo maitinimo bloką, o kartais ir kaitinimo plėvelę, kad nerasotų. Jam reikia išvado už veidrodžio, tiksliai toje vietoje, kur bus jo jungtis, todėl veidrodį verta išsirinkti dar prieš plyteles ir instrukcijoje pažiūrėti, kur jungiamas laidas. Jei veidrodis turi jutiklinį jungiklį, sieninio jam gali nereikėti, tačiau tada išvadas visada lieka po įtampa. Veidrodis virš kriauklės dažnai patenka į 2 zoną, todėl jo apsaugos klasė turi būti ne mažesnė kaip IPX4.

Ventiliatorius su laikmačiu

Ventiliatorius su laikmačiu įsijungia kartu su šviesa ir dar kelias minutes veikia ją išjungus, kol išsivėdina drėgmė. Tam jam reikia ir nuolatinės fazės, ir fazės, perjungiamos šviesos jungikliu, todėl kabelis iki jo tiesiamas su papildoma gysla. Jei šis laidas nenutiestas, laikmatis neveiks taip, kaip turėtų, tad ventiliatoriaus tipą nuspręskite prieš tinkuojant. Ventiliatorius su drėgmės jutikliu įsijungia pats, kai drėgmė pakyla, ir patogus ten, kur maudomasi ir vėlai vakare.

Kiek kainuoja vonios elektra

Vonios elektros sąmatą sudaro taškai, linijos iš skydinės ir, jei reikia, skydinės pertvarkymas. Orientacinis pavyzdys vonios remontui bute:

DarbasOrientacinė kaina
5–8 taškai: lizdai, šviestuvų, ventiliatoriaus, džiovintuvo ir veidrodžio išvadai60–160 € su medžiagomis
Atskira linija skalbimo mašinai ar boileriuikaip taškas plius kabelis iki skydinės
Senos instaliacijos ardymas, kanalai, papildomi darbai15–20 €/val.
Nauja buto skydinė su nuotėkio relėmis, jei senoji be jų120–280 €
Varžų matavimai ir relės patikrinimas40–80 €

Jei skydinė jau nauja ir vonios grupės saugomos 30 mA rele, dažniausiai užtenka taškų ir linijų. Tikslią sumą lemia sienų medžiaga, atstumas iki skydinės ir taškų skaičius, todėl skaičiai orientaciniai. Kaip susidaro visos instaliacijos kaina, aptarta straipsnyje elektros instaliacijos kaina.

Darbų eiliškumas

Elektra vonioje daroma prieš plyteles: kai plytelės jau ant sienų, kiekvienas naujas lizdas reiškia ardymą arba laidą paviršiumi. Eilė paprastai tokia: planas su vonia, dušu, kriaukle ir skalbykle, tada elektrikas ir santechnikas, tada plytelės, ir pabaigoje lizdai, šviestuvai bei relės patikrinimas matavimais.

Prieš kviesdami elektriką, pasiruoškite:

  • Vonios planą su vonios ar dušo, kriauklės, skalbimo mašinos ir veidrodžio vietomis.
  • Išsirinktus prietaisus: veidrodį, džiovintuvą, ventiliatorių, boilerį, kad būtų aišku, kur ir kaip jie jungiami.
  • Informaciją, ar dušas bus su padėklu, ar su grindų trapu, nes nuo to priklauso zonų ribos.
  • Laisvą priėjimą prie skydinės, kad būtų galima patikrinti, ar yra nuotėkio relė.

Vonios planą su pažymėtomis vietomis galite atsiųsti per kontaktų formą.

Jei vonios remontas jau suplanuotas, lizdų ir šviestuvų vietas aptarkite su elektriku Telšiuose prieš atvažiuojant plytelių klojėjui, telefonas +370 645 81267.

Dažni klausimai

Kiek toli nuo dušo galima montuoti lizdą?
Ne arčiau kaip 0,6 m nuo vonios ar dušo padėklo krašto, tai yra už 2 zonos ribų. Dušui be padėklo atstumas skaičiuojamas nuo 1,2 m spindulio aplink dušo galvą.
Kur montuoti skalbimo mašinos lizdą vonioje?
Už zonų ribų, atskiroje 16 A linijoje su nuotėkio rele, šiek tiek aukščiau grindų, kad pratekėjęs vanduo jo nepasiektų.
Ar galima vonioje palikti seną lizdą be įžeminimo?
Ne. Vonios lizdas turi turėti prijungtą įžeminimo kontaktą ir būti apsaugotas 30 mA rele, kitaip sugedus prietaisui įtampa gali atsirasti ant jo korpuso.
