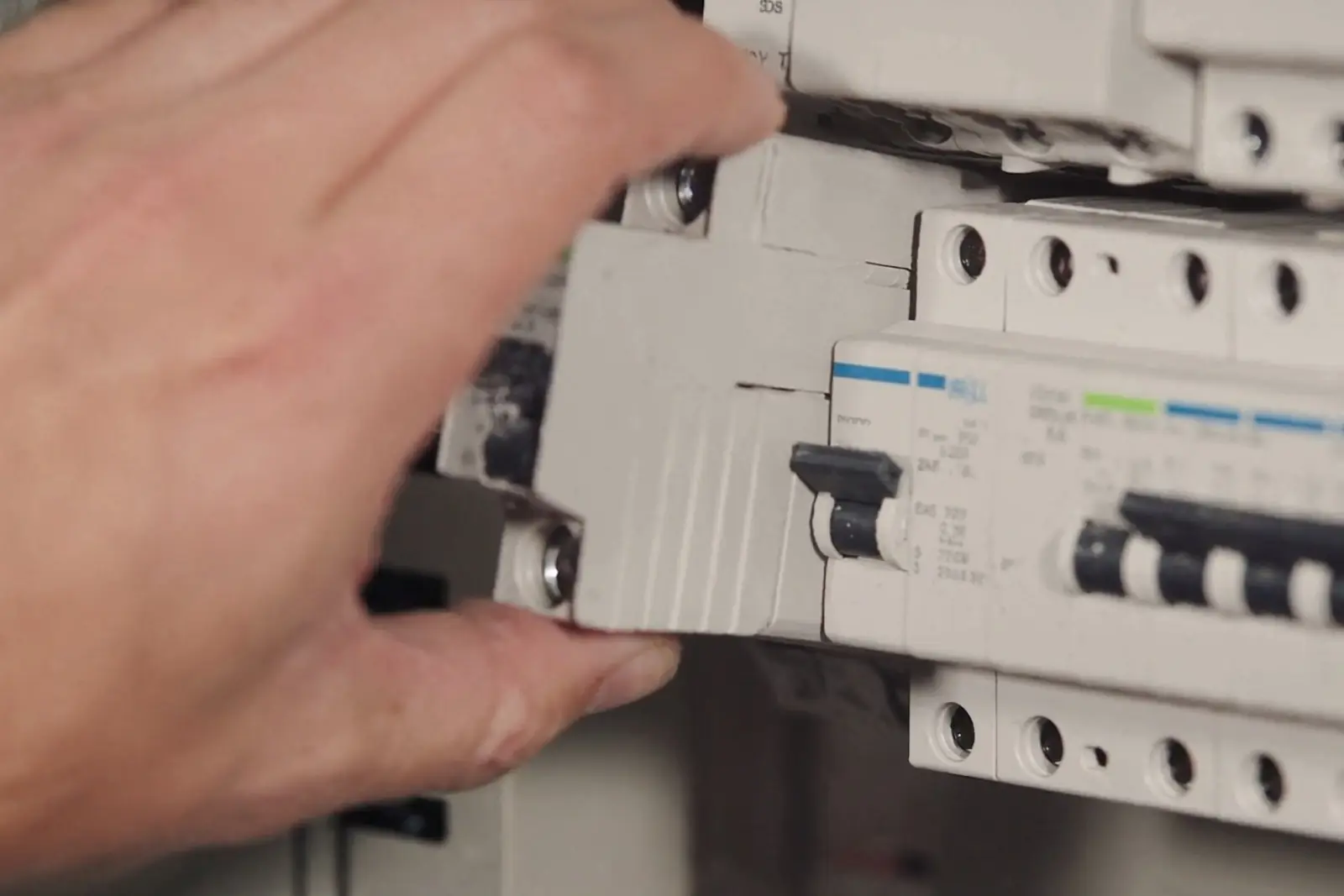

Automatinis jungiklis parenkamas pagal kabelį, ne pagal prietaisą: jo vardinė srovė negali būti didesnė, nei leidžia saugomo kabelio skerspjūvis. Namų instaliacijoje įprasta 1,5 mm² variniam kabeliui statyti 10 A, 2,5 mm² kabeliui 16 A automatą, o charakteristika B tinka daugumai buitinių grandinių, C renkamasi ten, kur yra variklių ir didelių paleidimo srovių.
Ką iš tikrųjų saugo automatas
Dažnas manymas, kad automatas saugo prietaisą arba žmogų. Iš tikrųjų jo pagrindinė užduotis yra apsaugoti kabelį nuo perkaitimo ir gaisro. Automatas turi du mechanizmus:
- Šiluminį. Jis reaguoja į ilgalaikę perkrovą. Jei per 16 A automatą ilgai teka 20 A, jis išsijungs po kurio laiko, nes kabelis pradeda kaisti.
- Elektromagnetinį. Jis reaguoja į trumpąjį jungimą, kai srovė staiga išauga daug kartų, ir atjungia grandinę per sekundės dalį.
Žmogų nuo elektros smūgio saugo ne automatas, o nuotėkio srovės relė su 30 mA jautrumu. Kodėl ji reikalinga lizdų grupėms, plačiau rašiau straipsnyje apie nuotėkio srovės relę.
Vardinė srovė pagal kabelio skerspjūvį
Taisyklė paprasta: automato srovė turi būti ne mažesnė už apkrovos srovę, bet ne didesnė už tai, ką kabelis gali ilgai atlaikyti. Žemiau pateikta įprasta orientacija variniams kabeliams namų instaliacijoje.
| Varinis kabelis | Įprastas automatas | Tipinė paskirtis |
|---|---|---|
| 3×1,5 mm² | B10 | apšvietimas |
| 3×2,5 mm² | B16 arba C16 | lizdų grupės, skalbimo mašina, indaplovė |
| 3×4 mm² / 5×4 mm² | 20–25 A | galingesni prietaisai, ilgesnės linijos |
| 3×6 mm² / 5×6 mm² | 32 A | vienfazė kaitlentė, pirties krosnelė, ūkinis pastatas |
Lentelė yra orientacinė. Kabelio leistiną srovę mažina ilgis, klojimas izoliacijoje ar kartu su kitais kabeliais, aukšta aplinkos temperatūra. Ilgai linijai iki garažo ar pirties dažnai parenkamas storesnis kabelis, nei rodo vien galia, kad įtampos kritimas būtų priimtinas ir automatas suveiktų greitai.
Apkrovos srovę vienfazėje grandinėje apytiksliai paskaičiuosite padalinę galią iš 230 V: 2 kW boileris ima apie 9 A, 3,5 kW prietaisas apie 15 A. Trifazėje 400 V grandinėje ta pati galia pasiskirsto per tris fazes, todėl srovė kiekvienoje fazėje mažesnė.
Charakteristika B, C ar D
Raidė prieš skaičių, pavyzdžiui, B16 ar C16, rodo, kiek kartų srovė turi viršyti vardinę, kad automatas atsijungtų akimirksniu.
| Charakteristika | Momentinis suveikimas | Kur naudojama |
|---|---|---|
| B | 3–5 kartus viršijus vardinę srovę | apšvietimas, lizdai, kaitinimo prietaisai |
| C | 5–10 kartų | varikliai, kompresoriai, šilumos siurbliai, dirbtuvių įrankiai, daug LED maitinimo šaltinių vienoje grupėje |
| D | 10–20 kartų | transformatoriai, suvirinimo aparatai, pramoninė įranga; namuose retai |
B automatas atsijungia greičiau, todėl ilgose ir plonesnėse linijose jis patikimiau apsaugo trumpojo jungimo atveju. C automatas „kantresnis“ paleidimo srovėms: elektrinis pjūklas, kompresorius ar siurblys įsijungimo akimirką trumpam ima kelis kartus didesnę srovę, ir B automatas gali išmušti be jokio gedimo. Šilumos siurblio ar įkroviklio gamintojas paprastai nurodo rekomenduojamą automatą, ir to verta laikytis.
Polių skaičius ir atjungimo geba
Be srovės ir raidės, renkantis automatą svarbūs dar du dalykai.
- Poliai. 1P naudojamas vienfazei grandinei, 1P+N atjungia ir neutralę, 3P skirtas trifazei apkrovai: kaitlentei, trifaziam lizdui, šilumos siurbliui. Trifazei grandinei negalima statyti trijų atskirų vienpolių automatų be bendros svirties, nes gedimo atveju liktų įjungtos kitos fazės.
- Atjungimo geba. Ant automato nurodoma, pavyzdžiui, 4500 arba 6000. Tai didžiausia trumpojo jungimo srovė amperais, kurią jis gali saugiai nutraukti. Namams dažniausiai renkamasi 6 kA, ypač arti transformatoriaus esantiems objektams.
Taip pat svarbi selektyvumo logika: įvadinis automatas turi būti didesnis už grupinius, kad gedimas vienoje grupėje išjungtų tik ją, o ne visą namą. Kaip visa tai sudėlioti į vieną tvarkingą skydą, aprašiau straipsnyje elektros skydinė namui.
Dažniausios klaidos
- Didesnis automatas, kad neišmuštų. Pakeitus B16 į 25 A ant 2,5 mm² kabelio, automatas nustoja saugoti kabelį. Perkrova tada nebeišjungia grandinės, o kabelis sienoje kaista.
- Visas namas ant kelių grupių. Kai virtuvė, vonia ir kambariai sujungti į vieną liniją, automatas išmuša nuolat, o kalta ne jo vardinė srovė, o grupių planavimas.
- Nežinomas kabelis. Sename name automatą keičiant naudinga žinoti, koks kabelis sienoje. Senuose namuose dažnai pasitaiko aliumininių laidų, kuriems taikomos kitos srovės.
- Pigūs nežinomų gamintojų aparatai. Automatas veikia retai, bet tada turi suveikti tiksliai. Verta rinktis patikimą gamintoją ir vieną seriją visam skydui.
Jei automatas išmuša dažnai, pirmiausia ieškokite priežasties. Tipinius atvejus apžvelgiau straipsnyje kodėl išmuša saugikliai.
Tipiniai pavyzdžiai namuose
Kad būtų aiškiau, štai kaip dažniausiai atrodo grupės vidutiniame name ar bute. Tai ne taisyklė visiems atvejams, o atspirties taškas pokalbiui su elektriku.
- Apšvietimas: 3×1,5 mm² kabelis, B10 automatas. Jei vienoje grupėje daug LED šviestuvų su maitinimo šaltiniais, kartais renkamasi C10, nes įjungimo akimirką jie ima trumpą srovės šuolį.
- Kambarių lizdai: 3×2,5 mm², B16, apsaugoti 30 mA nuotėkio rele.
- Skalbimo mašina, indaplovė, orkaitė: kiekvienam atskira 2,5 mm² linija su 16 A automatu, kad vienu metu dirbantys prietaisai nebūtų vienoje grandinėje.
- Indukcinė kaitlentė: trifaziame name dažnai 5×2,5 mm² ir 3P 16 A, vienfaziame 3×6 mm² ir 32 A. Visada žiūrima, ką nurodo gamintojas.
- Šilumos siurblys: pagal gamintojo instrukciją, dažniausiai C charakteristika ir atskira linija.
- Garažas ar dirbtuvės: atskiros grupės lizdams ir įrankiams, varikliniams įrankiams C charakteristika.
Ką daryti praktiškai
- Nustatykite, koks kabelis eina į grandinę: skerspjūvis, medžiaga, ilgis.
- Paskaičiuokite apkrovą ir patikrinkite, ar ji telpa į kabelio leistiną srovę.
- Parinkite charakteristiką: B buitinėms grandinėms, C ten, kur yra variklių ar gamintojas taip nurodo.
- Trifazei apkrovai rinkitės 3P automatą su bendra svirtimi, drėgnoms ir lauko grupėms apsvarstykite 1P+N.
- Lizdų grupes apsaugokite 30 mA nuotėkio rele arba kombinuotu aparatu.
Automatų keitimas skydinėje yra darbas su atvirais įtampiniais kontaktais, todėl jį turėtų atlikti atestuotas elektrikas, kuris po darbų patikrina grandines. Jei planuojate naują skydą ar abejojate esamu, peržiūrėkite skydinių surinkimo paslaugą, o dėl apžiūros skambinkite +370 645 81267 arba rašykite per kontaktų formą. Kam reikia meistro vietoje, elektrikas Telšiuose atvažiuoja ir iki 80 km aplink.
