Elektrinis grindinis šildymas: kada verta ir kaip įrengti

Airidas Račkauskas, elektrikas6 min. skaitymo
Elektrinis grindinis šildymas: kada verta ir kaip įrengti

Elektrinį grindinį šildymą verta rinktis nedideliuose plotuose, kur norisi šiltų grindų: vonioje, prieškambaryje, virtuvėje. Komfortui po plytelėmis paprastai pakanka 120–150 W/m², o kaip pagrindinis viso namo šildymas jis dažniausiai per brangus, nes šilumos siurblys iš tos pačios kilovatvalandės pagamina kelis kartus daugiau šilumos.

Kada verta, o kada ne

SituacijaElektrinės grindys
Vonia, prieškambaris, virtuvė su plytelėmisVerta: paprasta, pigu įrengti, greičiau džiūsta grindys
Bute remontuojama viena patalpa be vandeninio šildymoVerta
Retai naudojamas sodo namelisVerta: įjungiama atvažiavus, nėra užšąlančių vamzdžių
Viso namo pagrindinis šildymasDažniausiai ne: eksploatacija kelis kartus brangesnė nei su šilumos siurbliu
Labai gerai apšiltintas naujas namas su saulės elektrineGalima, bet verta palyginti su šilumos siurbliu per 10 metų

Elektrinis šildymas kiekvieną kilovatvalandę elektros paverčia viena kilovatvalande šilumos. Šilumos siurblys per sezoną iš vienos kilovatvalandės pagamina apie tris ar daugiau. Be to, viso namo elektrinis šildymas reikalauja didelės galios, todėl pirmiausia reikia patikrinti leistinąją galią; kaip tai įvertinti, aprašyta gide ar pakaks namo galios šilumos siurbliui, principai tie patys.

Kiek galios reikia ir kiek tai kainuoja

  • Šiltos grindys vonioje ar virtuvėje (komfortas): apie 120–150 W/m².
  • Pagrindinis patalpos šildymas: apie 150–200 W/m², priklausomai nuo apšiltinimo.
  • Po laminatu ar parketu: mažesnės galios plėvelė ar kilimėlis ir griežtas temperatūros ribojimas.

Skaičiuojamas tik plotas, kuriame bus kabelis, ne visa patalpa. Pavyzdys: 6 m² vonioje laisvo grindų ploto lieka apie 4 m². Su 150 W/m² kilimėliu tai 600 W. Jei termostatas laiko šiltas grindis vidutiniškai 4 valandas per dieną, sunaudojama apie 2,4 kWh per dieną arba apie 70 kWh per mėnesį. Padauginę iš savo elektros tarifo, gausite mėnesio kainą. Visą parą veikiančios grindys sunaudotų kelis kartus daugiau, todėl termostatas su savaitine programa yra ne prabanga, o taupymo priemonė.

Pardavėjai kartais siūlo galingesnį kilimėlį „dėl viso pikto“. Perteklinė galia tik didina linijos apkrovą; patalpai vis tiek reikia tik tiek šilumos, kiek ji praranda.

Kilimėlis, kabelis ar plėvelė

TipasKur klojamasYpatumai
Šildymo kilimėlisPlytelių klijuoseGreitai klojamas, tinka taisyklingos formos patalpoms, beveik nekelia grindų
Šildymo kabelisIšlyginamajame sluoksnyje ar klijuosePrisitaiko prie sudėtingos formos; storas sluoksnis įšyla lėtai, bet ilgai laiko šilumą
Šildymo plėvelėPo laminatu ar parketu, sausaiPlona, bet reikia temperatūros ribojimo pagal dangos gamintoją

Renkantis tarp kilimėlio ir kabelio, dažniausiai lemia patalpos forma ir grindų aukštis. Stačiakampėje vonioje ar virtuvėje, kai renovuojama ant esamų grindų ir kiekvienas milimetras svarbus, patogiausias kilimėlis: jis tiesiog išvyniojamas ir klijuojamas po plytelėmis. Kabelis tinka, kai patalpa su daug kampų, nišų ar apvalių sienų, arba kai grindys vis tiek bus liejamos iš naujo. Storesnis išlyginamasis sluoksnis įšyla lėčiau, bet ilgiau laiko šilumą, todėl tinka patalpoms, kurios šildomos ilgą laiką, o ne trumpai rytais.

Nepriklausomai nuo tipo, šildymas neklojamas po vonia, dušo padėklu, spintelėmis ir stacionariais baldais: ten šiluma neturi kur dėtis, ir kabelis perkaista. Šildymo kabelio negalima trumpinti, todėl ilgis ar kilimėlio plotas parenkamas pagal laisvą grindų plotą.

Elektros dalis

  • Atskira linija su savo automatu. Nedidelė vonios sistema iki maždaug 1 kW kartais jungiama į esamą grupę, bet tik įvertinus jos apkrovą.
  • 30 mA nuotėkio srovės relė, vonioje būtina.
  • Kabelis ar kilimėlis su metaliniu ekranu, sujungtu su apsauginiu laidininku.
  • Termostatas su grindų davikliu. Daviklis dedamas į vamzdelį tarp vijų, kad sugedęs būtų pakeičiamas nekeliant plytelių.
  • Vonioje termostatas už zonų ribų arba už durų; zonos aprašytos gide apie elektrą vonios kambaryje.

Kabelio varža ir izoliacija matuojamos tris kartus: prieš klojant, paklojus ir užklojus plytelėmis ar išlyginamuoju sluoksniu. Rezultatus kartu su kabelio dokumentais išsaugokite: garantijos atveju gamintojas jų paprašys.

Termostatas ir grindų jutiklis

Termostatas yra ta dalis, kurią kasdien naudosite, todėl jo pasirinkimas svarbesnis, nei atrodo. Paprasčiausias mechaninis termostatas tik palaiko nustatytą temperatūrą. Programuojamas leidžia nustatyti laikus: pavyzdžiui, šiltos grindys vonioje rytais ir vakarais, o naktį ir darbo valandomis išjungtos. Wi-Fi termostatą galima valdyti telefonu, ir jis patogus sodo namui, kurį norisi pašildyti prieš atvažiuojant.

Dauguma termostatų turi tris režimus:

  • Pagal grindis: palaikoma grindų paviršiaus temperatūra. Dažniausias pasirinkimas vonioms ir prieškambariams.
  • Pagal orą: termostatas matuoja kambario temperatūrą. Tinka, kai grindys yra pagrindinis patalpos šildymas.
  • Kombinuotas: šildoma pagal orą, bet grindų jutiklis riboja didžiausią grindų temperatūrą. Būtinas po laminatu ir parketu.

Grindų jutiklis dedamas į šildomą plotą, tarp dviejų kabelio vijų, vienodu atstumu nuo abiejų, ir ne prie pat sienos, o kiek giliau į patalpą. Jis visada kišamas į plastikinį vamzdelį, kurio galas užsandarinamas, kad nepatektų klijų. Termostatą rinkitės iš to paties gamintojo kaip ir kilimėlį arba patikrinkite, ar jutiklio varža suderinama, nes skirtingų gamintojų jutikliai dažnai nesikeičia tarpusavyje.

Kokios linijos reikia: skaičiavimas pagal plotą

Linija parenkama pagal bendrą šildymo galią. Srovę apskaičiuosite galią vatais padalinę iš 230 V.

Šildomas plotas ir galiaBendra galiaSrovėKą reikia
4 m² × 150 W/m²600 W~2,6 AGalima jungti į tinkamą esamą grupę su 30 mA rele, jei ji neperkrauta
10 m² × 150 W/m²1,5 kW~6,5 AAtskira 3×2,5 mm² linija, B16, 30 mA relė
20 m² × 150 W/m²3 kW~13 AAtskira linija, B16; termostato leistina srovė tikrinama
Daugiau nei ~3,5 kW>3,5 kW>15 AKeli termostatai arba kontaktorius skydinėje

Dauguma termostatų tiesiogiai perjungia iki 16 A, todėl vienam termostatui realiai patogu apie 3 kW. Didesnei sistemai termostatas valdo kontaktorių skydinėje, o šis jau junginėja galią. Jei šildomos kelios patalpos, kiekvienai verta atskiro termostato ir, esant galimybei, atskiro automato, kad vienos patalpos gedimas neišjungtų visų grindų. Nuotėkio apsaugai tinka bendra 30 mA relė arba difautomatas kiekvienai grupei.

Sąnaudų pavyzdys virtuvei: iš 12 m² laisvo grindų ploto lieka apie 8 m². Su 120 W/m² kilimėliu tai 960 W. Žiemą termostatas grindis šildo vidutiniškai apie 6 valandas per parą, todėl per dieną sunaudojama apie 5,8 kWh, per mėnesį apie 170 kWh. Tai daugiau nei vonios pavyzdyje, nes didesnis plotas ir ilgesnis laikas. Pavasarį ir rudenį termostatas įsijungia rečiau, todėl metinės sąnaudos būna mažesnės nei žiemos mėnesio sąnaudos padaugintos iš dvylikos.

Įrengimo eiga

  1. Nusprendžiama, kuriame plote tikrai reikia šiltų grindų, ir parenkamas kilimėlis pagal laisvą plotą.
  2. Elektrikas atveda liniją ir įrengia termostato dėžutę, kol sienos dar neišlygintos.

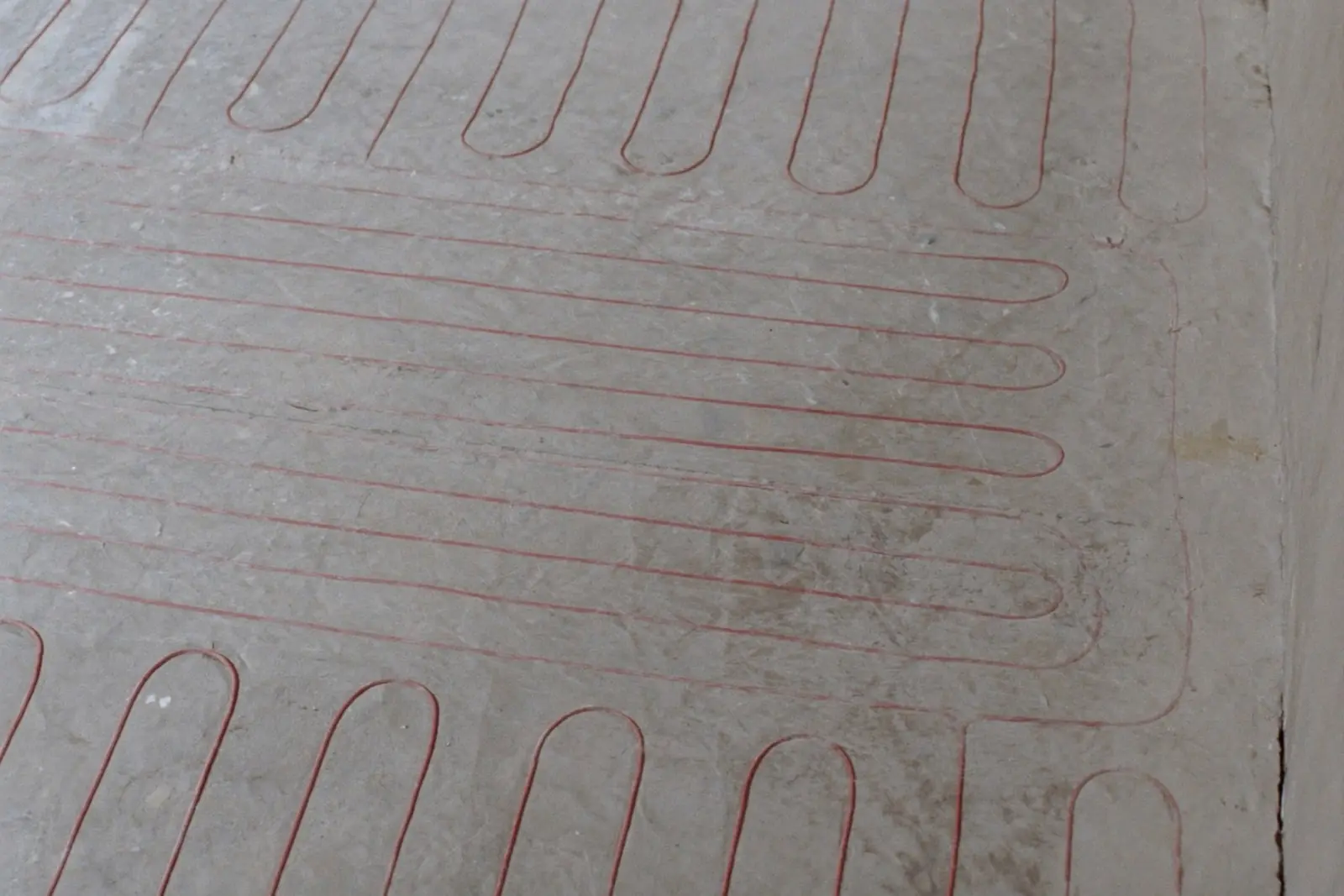

  3. Kabelis išmatuojamas, paklojamas, daviklis įvedamas į vamzdelį.
  4. Paklotas kabelis nufotografuojamas šalia padėjus ruletę, kad vėliau būtų žinoma, kur negręžti.
  5. Plytelių klojėjas kloja plyteles, po to kabelis išmatuojamas dar kartą.
  6. Termostatas prijungiamas, grindys įjungiamos tik klijams ar išlyginamajam sluoksniui išdžiūvus pagal gamintojo nurodytą laiką.

Elektriko darbas čia apima liniją, termostato išvadą ir prijungimą: kai linija trumpa, tai orientaciškai kelių elektros taškų ir valandos ar dviejų darbo apimtis.

Apytikslį biudžetą dar prieš skambutį parodys skaičiuoklė.

Jei remontuojate vonią ar virtuvę, grindų šildymą verta suplanuoti dar prieš griaunant, o dėl linijos ir termostato kreipkitės į A.R Elektra Telšiuose telefonu +370 645 81267.

Dažni klausimai

Ar galima elektrinį šildymą kloti po laminatu ar parketu?
Galima, naudojant tam skirtą ploną kilimėlį ar plėvelę ir termostatą su grindų davikliu. Dauguma medinių dangų gamintojų leidžia ne aukštesnę nei apie 27 °C paviršiaus temperatūrą.
Kas bus, jei šildymo kabelis sugenda po plytelėmis?
Pažeidimo vietą galima surasti specialiu prietaisu ir atidengti tik kelias plyteles. Todėl kabelio varža matuojama prieš klojant ir po klojimo, kad pažeidimas būtų pastebėtas, kol plytelės dar neklijuotos.
Ar elektrinis grindų šildymas saugus vonioje?
Taip, jei linija apsaugota 30 mA nuotėkio rele, kabelis ar kilimėlis turi metalinį ekraną, sujungtą su įžeminimu, o termostatas sumontuotas už vonios zonų.
