Boilerio ir elektrinės viryklės prijungimas: kabelis ir automatas

Airidas Račkauskas, elektrikas5 min. skaitymo
Boilerio ir elektrinės viryklės prijungimas: kabelis ir automatas

Boileriui iki 2 kW reikia atskiros 3×2,5 mm² linijos su 16 A automatu ir 30 mA nuotėkio rele. Elektrinė viryklė ar kaitlentė trims fazėms jungiama 5×2,5 mm² kabeliu su tripoliu 16 A automatu, vienai fazei reikia 3×6 mm² kabelio ir 32 A automato.

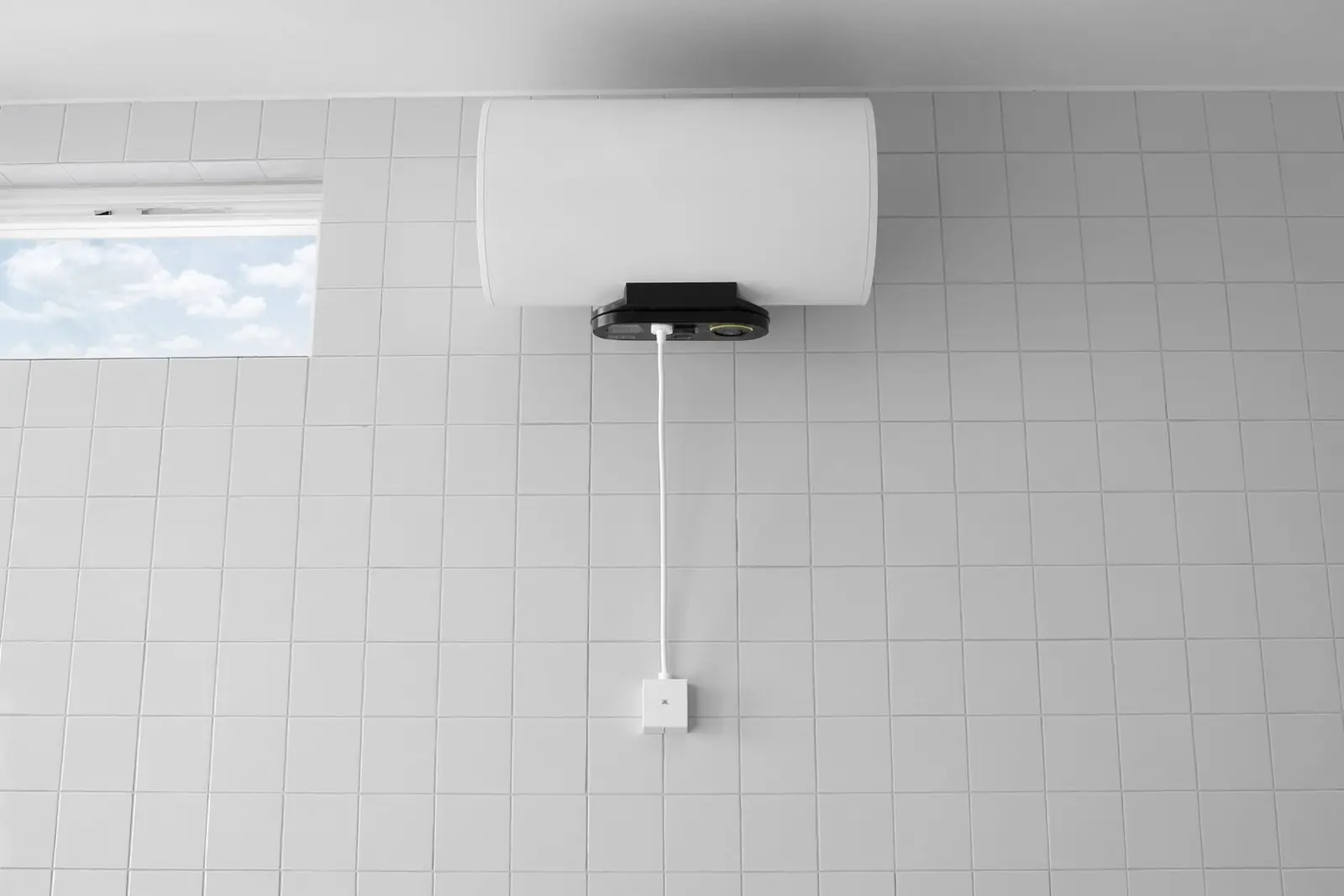

Boilerio prijungimas

Buitinio boilerio kaitinimo elementas paprastai yra 1,5–2 kW, o 2 kW ima apie 9 A. Tokiam boileriui pakanka 2,5 mm² kabelio. Galingesni, 3 kW ir daugiau, ar trifaziai boileriai jungiami pagal instrukciją, kartais storesniu kabeliu.

Boilerio galiaSrovėKabelisAutomatas
1,5 kW~6,5 A3×2,5 mm²B16 (arba B10)
2 kW~9 A3×2,5 mm²B16
3 kW~13 A3×2,5 mm²B16, atskira linija būtina
6 kW, trifazis~9 A fazėje5×2,5 mm²3P B16

Kiek laiko kaista ir kokią galią rinktis

Galingesnis kaitinimo elementas vandens daugiau nepagamina, jis tik pašildo greičiau. 80 litrų vandens nuo 10 iki 60 °C pašildyti reikia apie 4,7 kWh energijos. Su 2 kW elementu tai trunka apie 2,5 valandos, su 3 kW apie 1,5 valandos. Šeimai, kuri karštą vandenį naudoja rytais ir vakarais, dažniausiai pakanka 2 kW, o 3 kW ar didesnė galia prasminga, kai vandens reikia daug ir greitai, pavyzdžiui, sodyboje su keliais dušais.

Kuo galingesnis boileris, tuo daugiau jis apkrauna įvadą. Bute su vienfaziu įvadu 3 kW boileris kartu su virduliu ir kaitlente vienu metu gali išmušti įvadinį automatą, todėl prieš renkantis galią verta žinoti, kokia jūsų leistinoji galia. Laikmatis ar išmanusis jungiklis leidžia boilerį kaitinti tada, kai kiti galingi prietaisai nedirba.

Ką dar turi turėti boilerio linija:

  • 30 mA nuotėkio relę: vanduo, metalinis korpusas ir žmogus po dušu vienoje vietoje;
  • prijungtą įžeminimą prie korpuso, senuose dvilaidžiuose butuose tai reiškia naują liniją;
  • dvipolį jungiklį ar kištuką prie boilerio, kad jį būtų galima atjungti neinant prie skydinės;
  • vonioje boilerį už 0 zonos ribų, o 1 zonoje tik su IPX4 ar aukštesne apsauga.

Svarbiausia taisyklė montuojant: elektra jungiama tik tada, kai boileris pripildytas vandens. Tuščias kaitinimo elementas perdega per kelias minutes. Apsauginį vožtuvą ir vandens prijungimą atlieka santechnikas. Kaip vonia dalijama į zonas, aprašyta gide apie elektrą vonios kambaryje.

Viryklės ir kaitlentės prijungimas

Viryklės su orkaite ir indukcinės kaitlentės galia paprastai 6–11 kW. Tai jau ne kištuko prietaisas: kabelis ateina į jungčių dėžutę ar viryklės išvadą, o prietaisas prijungiamas prie gnybtų. Liaudiškai tai vadinama viryklės pajungimu, ir dažniausia klaida būna būtent gnybtuose.

ĮvadasKabelis (orientaciškai)Automatas
Viena fazė, 230 V3×6 mm²1P 32 A
Dvi fazės5×2,5 mm² (arba 4×4 mm²)2P 16–20 A, pagal instrukciją
Trys fazės, 400 V5×2,5 mm²3P 16 A

Kaitlentės gnybtų bloke būna tiltelių, kuriais pasirenkamas jungimas vienai, dviem ar trims fazėms. Jei paliekami tilteliai vienai fazei, o atvedamos trys, tarp gnybtų atsiranda 400 V, ir prietaisas sugenda. Todėl jungiama tik pagal konkretaus modelio schemą.

Prieš perkant kaitlentęPasižiūrėkite, koks kabelis ateina į virtuvę. Jei bute tik viena fazė ir senas 3×2,5 mm² kabelis, 7 kW kaitlentė ant jo neprijungiama. Dalis indukcinių kaitlenčių nustatymuose leidžia apriboti galią iki 16 A ar panašiai, tačiau tada vienu metu veiks mažiau kaitviečių visu pajėgumu.

Viryklės išvadas laisvai stovinčiai viryklei daromas sienoje už jos, žemai, kad prietaisą būtų galima patraukti valymui. Įmontuojamai kaitlentei dėžutė dedama spintelėje po stalviršiu taip, kad būtų pasiekiama. Orkaitė paprastai turi savo kištuką ir atskirą 16 A liniją. Visą virtuvės linijų planą rasite gide apie virtuvės elektrą.

Indukcinė kaitlentė: viena ar trys fazės

Dažniausia indukcinė kaitlentė yra apie 7–7,4 kW galios. Prijungta prie vienos fazės ji visu pajėgumu ima apie 32 A, todėl reikia 3×6 mm² kabelio ir B32 automato. Prijungta prie trijų fazių ta pati galia pasiskirsto, ir pakanka 5×2,5 mm² kabelio su 3P B16 automatu.

Viena fazėTrys fazės
Kabelis3×6 mm²5×2,5 mm²
Automatas1P B323P B16
Apkrova įvaduiVisa galia ant vienos fazėsGalia padalinta per fazes
Kada tinkaButai su vienfaziu įvadu, jei leistinoji galia pakankamaNamai ir butai su trifaziu įvadu

Vienfaziame bute svarbiausias klausimas yra ne kabelis, o įvadas. Jei įvadinis automatas yra 25 A, vien kaitlentė visu pajėgumu jį viršytų. Tokiu atveju kaitlentės nustatymuose ribojama galia arba svarstomas leistinosios galios didinimas. Kurį įvadą rinktis namui, palyginta gide apie vienfazį ir trifazį įvadą.

Dalis indukcinių kaitlenčių, net prijungtos prie trijų fazių, naudoja tik dvi, nes viduje turi du galios blokus. Tai normalu, bet verta žinoti, jei skydinėje vėliau tikrinsite fazių apkrovą. Jungiant visada žiūrima konkretaus modelio schema ant kaitlentės dugno ar instrukcijoje.

Nuotėkio relė ir įžeminimas

Boileriui relė privaloma. Viryklės linijai ji taip pat rekomenduojama. Seni viryklės kaitinimo elementai sugeria drėgmę ir gali duoti nuotėkį, dėl kurio relė suveikia: tai ženklas tikrinti viryklę, o ne šalinti relę. Kodėl relė išmuša, plačiau paaiškinta puslapyje apie nuotėkio srovės relę.

Abu prietaisai turi metalinius korpusus, todėl įžeminimo laidininkas būtinas. Vonioje boilerį dar verta įtraukti į potencialų išlyginimą kartu su metaliniais vamzdžiais.

Kai kažkas neveikia

  • Išmuša relė įjungus boilerį: dažniausiai pažeistas kaitinimo elementas, į kurį pateko vanduo.
  • Kaista viryklės jungtis ar kištukas: atsilaisvinę varžtai arba per plonas kabelis.
  • Veikia tik dalis kaitviečių: nėra vienos fazės, pavyzdžiui, išsijungęs vienas iš atskirų automatų ar nutrūkęs laidininkas.
  • Automatas išsijungia po kelių minučių kaitinimo: perkrova, kai toje pačioje linijoje dirba dar kas nors.

Prijungimas, kai tinkama linija jau yra, trunka apie valandą ar dvi, todėl orientaciškai kainuoja 15–40 € darbo. Jei reikia naujos linijos iš skydinės, kaina priklauso nuo atstumo ir to, ar kabelis eina sienoje. Gedimo atveju gali praversti puslapis apie elektros gedimų šalinimą.

Ką paruošti prieš meistrui atvykstant

Prijungimas užtrunka trumpiau ir kainuoja mažiau, kai elektrikui nereikia laukti ar važiuoti antrą kartą. Prieš atvykstant paruoškite:

  • prietaiso instrukciją arba duomenų lentelės nuotrauką su galia ir prijungimo schema;
  • skydinės nuotrauką, kurioje matosi įvadinis automatas: iš jo elektrikas supras, ar turite vieną, ar tris fazes;
  • žinią, ar kabelis iki virtuvės ar vonios jau atvestas, ir, jei galite, užrašą ant jo izoliacijos;
  • boileris turi būti pakabintas, santechniko prijungtas ir pripildytas vandens;
  • kaitlentė dar neįstatyta į stalviršį arba lengvai išimama, nes kabelis jungiamas prie jos gnybtų iš apačios;
  • laisvas priėjimas prie skydinės ir prie išvado dėžutės spintelėje.

Preliminarią sumą galite pasiskaičiuoti kainos skaičiuoklėje.

Prieš skambindami nufotografuokite prietaiso duomenų lentelę ir skydinę, o dėl boilerio ar viryklės prijungimo kreipkitės į elektriką Telšiuose ir aplink telefonu +370 645 81267.

Dažni klausimai

Ar boilerį galima įjungti į paprastą lizdą?
Iki maždaug 2 kW boilerį su kištuku galima, jei lizdas turi atskirą liniją, įžeminimą ir 30 mA relę. Bendroje lizdų grupėje kartu su virduliu ar šildytuvu linija bus perkrauta.
Kodėl nauja viryklė išmuša automatą, nors sena veikė?
Nauja dažniausiai galingesnė, o kabelis ir automatas liko seni. Kita dažna priežastis yra drėgmė kaitinimo elementuose: tada išmuša nuotėkio relė, ne automatas.
Ar viryklę galiu prijungti pats, jei kabelis jau atvestas?
Gnybtų sujungimas priklauso nuo to, ar turite vieną, dvi ar tris fazes, ir kiekvienas modelis turi savo schemą. Klaidingai sujungus 400 V tarp gnybtų, skirtų 230 V, kaitlentė sugenda vos įjungus.
