Įžeminimas privačiame name: įrengimas, taisyklės ir kaina

Airidas Račkauskas, elektrikas4 min. skaitymo
Įžeminimas privačiame name: įrengimas, taisyklės ir kaina

Privačiame name įžeminimas įrengiamas kalant į gruntą 2–3 cinkuotus ar variuotus strypus po 1,5–3 m, sujungiant juos ir laidu prijungiant prie pagrindinės įžeminimo šynos skydinėje, kur PEN laidas padalijamas į N ir PE. Kontūro varža išmatuojama prietaisu ir įrašoma į protokolą, o naujas kontūras su darbu orientaciškai kainuoja 135–325 €.

Kam reikalingas įžeminimas

Kiekvienas metalinis prietaisas su trilaide šakute, skalbimo mašina, orkaitė, šildytuvas, turi korpusą, sujungtą su apsauginiu (geltonai žaliu) laidu. Jei viduje prasitrina izoliacija ir fazė paliečia korpusą, srovė per apsauginį laidą nueina į žemę, ir suveikia automatas arba nuotėkio relė.

Be įžeminimo korpusas lieka su įtampa ir laukia, kol kas nors jį palies. Nuotėkio relė tokiu atveju nereaguoja, kol niekas neliečia korpuso: nuotėkis atsiranda tik tada, kai žmogus tampa srovės keliu, ir smūgį jis pajunta, kol relė suveikia. Kai korpusas įžemintas, nuotėkis į žemę prasideda iš karto, ir relė išjungia grandinę dar niekam nepriėjus prie prietaiso. Kaip relė veikia, paaiškinta nuotėkio srovės relės apraše.

TN-C-S ar TT: kaip įžeminimas sujungtas su tinklu

Lietuvos kaimuose ir miesteliuose namai paprastai maitinami TN-C sistema: iš tinklo ateina trys fazės ir vienas bendras PEN laidas, kuris kartu yra ir nulinis, ir apsauginis. Namo įvadinėje skydinėje PEN padalijamas į atskirus N ir PE laidus, o PE šyna sujungiama su namo įžeminimo kontūru. Nuo šio taško iki galo N ir PE niekur nebesujungiami. Tai vadinama TN-C-S sistema.

Kai kur, dažniausiai sodybose su ilgomis oro linijomis, naudojama TT sistema: namo įžeminimas visai nesusijęs su tinklo nuliu, o apsauga nuo elektros smūgio remiasi 30 mA nuotėkio relėmis. Tokioje sistemoje kontūro varža ypač svarbi: standartas IEC 60364-4-41 reikalauja, kad kontūro varža, padauginta iš relės suveikimo srovės, neviršytų 50 V. Kokia sistema jūsų name, nurodo įvadas ir ESO sąlygos, o matavimas parodo, ar ji įrengta teisingai.

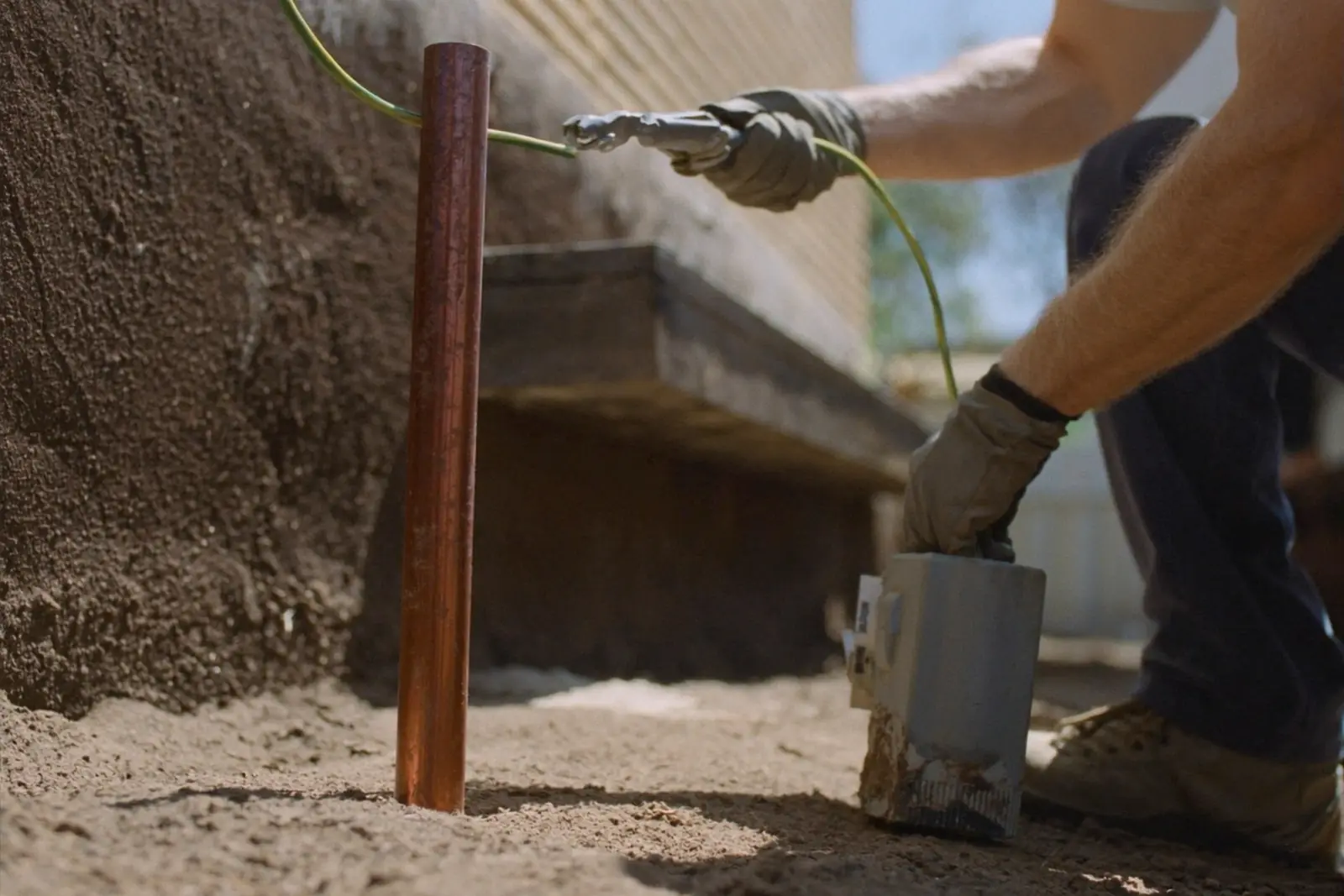

Kaip įrengiamas kontūras

  • Strypai: cinkuoti arba variuoti, dažniausiai 2–3 vienetai, kiekvienas sudurtas iš 1,5 m dalių iki 1,5–3 m gylio. Giliau gruntas drėgnesnis ir mažiau kinta su sezonu.
  • Atstumas tarp strypų: ne mažesnis nei jų ilgis, kad jie vienas kito netrukdytų.
  • Vieta: apie 1 m nuo pamato, ten, kur vėliau nebus kasama tvoros, terasos ar trinkelių pagrindo.
  • Jungtis: strypai sujungiami cinkuota juosta ar laidu, jungtys suvirinamos arba daromos antikorozinėmis jungtimis, ne paprastu varžtu.
  • Laidas iki skydinės: iki pagrindinės įžeminimo šynos, su prieinama jungtimi matavimui.

Smėlyje ir žvyre varža didesnė nei molyje, todėl kartais reikia daugiau strypų ar gilesnio kalimo. Tai parodo tik matavimas. Statant naują namą kontūrą paprasčiausia įrengti kartu su žemės darbais, kol aplink dar nėra trinkelių.

Potencialų išlyginimas

Tai metalinių namo dalių sujungimas į vieną tašką, kad tarp jų neatsirastų pavojingo įtampų skirtumo. Jungiami metaliniai vandentiekio ir šildymo vamzdžiai, dujų vamzdis po izoliuojančios movos, metalinės vonios ir dušo padėklai. Ypač svarbu tai vonioje ir pirtyje, kur šlapia oda gerokai sumažina kūno varžą, plačiau elektros vonios kambaryje apraše.

Kaip patikrinti, ar įžeminimas veikia

Trečias kontaktas lizde dar nieko nereiškia. Senuose namuose jis kartais niekur neprijungtas arba sujungtas su nuliniu laidu tiesiai lizde. Tai pavojinga: nutrūkus nuliui, prietaiso korpusas atsiduria po įtampa. Patikimai įžeminimą parodo tik matavimas:

  1. išmatuojama įžeminimo kontūro varža;
  2. patikrinamas apsauginio laido tęstinumas nuo kiekvieno lizdo iki skydinės;
  3. išmatuojama gedimo kilpos varža ir nuotėkio relės suveikimo srovė bei laikas;
  4. rezultatai surašomi į protokolą, kad kitą kartą būtų su kuo palyginti.

Tai atliekama kartu su varžų matavimais, kurių kaina orientaciškai 40–80 €.

Kas tipiška senuose namuose

Pirma: kontūro nėra, o trečias kontaktas lizduose sujungtas su nuliu. Antra: kontūras kažkada įrengtas, bet laidas iki skydinės nutrūkęs ar surūdijęs ties žemės paviršiumi. Trečia: dalis namo turi naują trilaidę instaliaciją, dalis seną, ir niekas nežino, kur riba. Pasitaiko ir improvizacijų: apsauginis laidas prisuktas prie radiatoriaus, vandentiekio vamzdžio ar armatūros gabalo po langu. Matavimas paprastai parodo, kad tokie sprendimai neveikia arba veikia tik sausą vasarą.

Naujas kontūras reikalingas, jei name dvilaidė instaliacija, keičiate skydinę į naują su nuotėkio relėmis, montuojate įkroviklį, šilumos siurblį ar saulės elektrinę, matavimas parodė per didelę varžą arba prie namo buvo kasama. Jei prietaisai „kandžiojasi“, kai juos liečiate, tai pavojaus signalas, apie kurį plačiau pavojaus ženklų apraše.

Kiek kainuoja

Naujas kontūras orientaciškai kainuoja 135–325 € su strypais, jungtimis ir darbu: apie 3–5 val. po 15–20 € ir strypų komplektas. Kaina didėja, jei gruntas akmeningas, reikia daugiau strypų arba laidą iki skydinės tenka vesti toli. Matavimai su protokolu skaičiuojami atskirai, 40–80 €.

Orientacinę viso darbo sumą galite pamatyti kainos skaičiuoklėje svetainės pradžioje.

Jei abejojate savo namo įžeminimu ir gyvenate iki 80 km nuo Telšių, elektrikas Airidas jį išmatuos ir pasakys, ar užtenka sutvarkyti jungtis, ar reikia naujo kontūro, skambinkite +370 645 81267.

Dažni klausimai

Ar galima įžeminimą prijungti prie vandentiekio vamzdžio?
Ne. Plastikiniai intarpai ir remontai nutraukia grandinę, o metalinis vamzdis su įtampa tampa pavojingas kitiems. Vamzdžiai jungiami tik į potencialų išlyginimą, įžeminimui reikia atskiro kontūro.
Kiek laiko tarnauja įžeminimo kontūras?
Cinkuoti ar variuoti strypai žemėje tarnauja dešimtmečius, bet jungtys ties žemės paviršiumi ir laidas iki skydinės koroduoja greičiau. Varžą verta pamatuoti kas kelerius metus ir po kasimo darbų prie namo.
Ar bute reikia atskiro įžeminimo?
Ne. Daugiabutyje apsauginis laidas ateina iš namo įvadinės skydinės. Jei bute dvilaidė instaliacija, trečias laidas atsiranda keičiant instaliaciją, o ne kalant strypą po langu.
