Varžų matavimai ir protokolas: kam jų reikia ir kas tikrinama

Airidas Račkauskas, elektrikas4 min. skaitymo
Varžų matavimai ir protokolas: kam jų reikia ir kas tikrinama

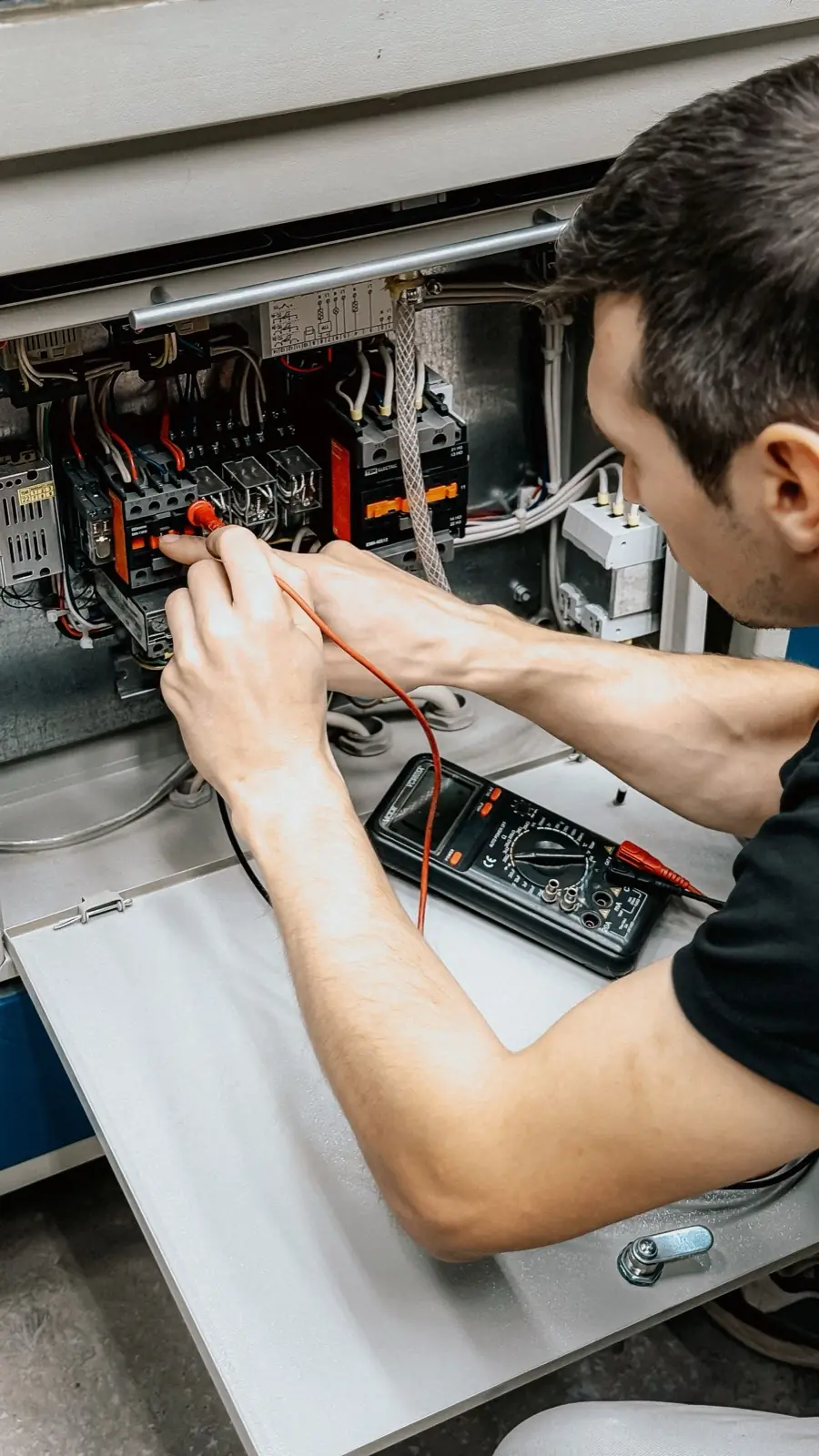

Varžų matavimai yra instaliacijos patikra specialiu instaliacijos testeriu: matuojama izoliacijos varža (230/400 V grandinėms bandoma 500 V nuolatine įtampa, reikalaujama ne mažiau kaip 1 MΩ), apsauginio laidininko tęstinumas, kilpos varža, įžeminimas ir nuotėkio relių suveikimas (30 mA relė turi išjungti per 300 ms). Butui tai užtrunka kelias valandas ir orientaciškai kainuoja 40–80 €, rezultatai surašomi į protokolą.

Ką matuoja elektrikas ir kokios turi būti vertės

Kiekvienas matavimas atsako į kitą klausimą. Ribinės vertės žemiau yra bendrosios HD 60364 serijos standartų reikšmės, kuriomis remiamasi Lietuvoje.

MatavimasKą parodoReikalavimas
Izoliacijos varžaAr srovė neprasiskverbia per izoliaciją į kitą laidą ar žemęNe mažiau kaip 1 MΩ, bandant 500 V
Apsauginio laidininko tęstinumasAr geltonai žalias laidas nepertrauktas iki kiekvieno lizdo ir metalinio šviestuvoGrandinė turi būti ištisinė, varža maža
Fazės ir nulio kilpos varžaAr trumpojo jungimo srovė pakankama, kad automatas suveiktųAutomatas turi atsijungti per 0,4 s galinėse 230 V grandinėse
Nuotėkio relės patikraAr relė suveikia ir pakankamai greitai30 mA relė: ne ilgiau kaip 300 ms, o esant 150 mA nuotėkiui ne ilgiau kaip 40 ms
Įžeminimo varžaAr įžeminimo kontūras nuveda srovę į žemęPagal tinklo tipą ir projektą

Kartu peržiūrima skydinė: ar automatai atitinka kabelių skerspjūvius (pavyzdžiui, 3×1,5 mm² apšvietimui iki 10 A, 3×2,5 mm² lizdams iki 16 A), ar nėra įkaitusių jungčių, ar sužymėtos linijos. Apie 30 mA relę plačiau rasite straipsnyje nuotėkio srovės relė.

Kodėl neužtenka „patikrinti testeriu“

Paprastas įtampos indikatorius parodo tik tai, ar lizde yra įtampa. Jis nieko nepasako apie izoliacijos būklę, įžeminimą ar tai, ar automatas suveiks trumpojo jungimo metu. Laidas su suskilinėjusia izoliacija sienoje atrodo taip pat kaip naujas, o lemputė šviečia vienodai. Instaliacijos testeris siunčia į grandinę kontroliuojamą signalą ir matuoja atsaką, todėl rezultatas yra skaičiai, kuriuos galima palyginti su reikalavimais.

Kada protokolo reikia

  • Įrengta nauja instaliacija name ar bute ir objektas jungiamas prie tinklo.
  • Pakeista sena instaliacija, ypač kai nuimti aliumininiai laidai.
  • Didinama leistinoji galia ar keičiamas įvadas.
  • Įrengiama saulės elektrinė, elektromobilio įkroviklis ar šilumos siurblys.
  • Perkamas ar parduodamas senas būstas.
  • Draudimo bendrovė prašo įrodymo po gaisro ar gedimo.
  • Nuotėkio relė išsijunginėja be aiškios priežasties.

ESO, jungiant ar keičiant įvadą, prašo ne paties protokolo, o rangovo akto, kuriuo atestuotas rangovas patvirtina instaliacijos būklę. Matavimai atliekami prieš jį pasirašant, o kai objekto galia viršija 30 kW, varžų matavimo protokolą ESO prašo prisegti papildomai. Kaip tai vyksta, paaiškinta straipsnyje rangovo aktas ESO.

Ką reiškia blogi rezultatai

Blogas rezultatas nebūtinai reiškia, kad keisti reikia viską. Dažnai problema yra vienoje ar dviejose linijose, ir matavimai padeda ją rasti be sienų daužymo.

RezultatasDažniausia priežastisKą daryti
Maža izoliacijos varža vienoje linijojeDrėgmė dėžutėje, pažeistas laidas, sena izoliacijaIeškoti vietos, keisti atkarpą ar liniją
Nėra apsauginio laidininko tęstinumoNeprijungtas ar nutrūkęs laidasAtstatyti jungtis lizduose ir dėžutėse
Didelė įžeminimo varžaSilpnas ar korozijos pažeistas kontūrasPapildyti ar įrengti naują įžeminimą
Relė nesuveikia ar suveikia per lėtaiSugedusi relė arba neteisingas jungimasKeisti relę, patikrinti jungimą

Jei relė dažnai išsijungia, izoliacijos matavimas beveik visada parodo, kurioje linijoje ieškoti. Tai pigiau nei keisti prietaisus po vieną. Kitos išmušimo priežastys aprašytos straipsnyje kodėl išmuša saugikliai. Jei instaliacija apskritai neturi apsauginio laidininko, kaip dažnai būna senuose namuose ir sodybose, matavimai rodo ne vieną klaidą, o visą sistemą, kurią verta keisti.

Matavimus verta kartoti po kiekvieno didesnio darbo: naujos linijos, skydinės keitimo, remonto, kai buvo gręžiama ar frezuojama šalia kabelių. Seniems namams ir sodyboms, kur instaliacija dirba drėgnose patalpose, pirtyse ar ūkiniuose pastatuose, patikra kas kelerius metus padeda pastebėti blogėjančią izoliaciją dar prieš pradedant išmušinėti relei.

Eiga ir kaina

  1. Peržiūrima skydinė, sužymimos linijos.
  2. Atjungiama jautri technika: kompiuteriai, televizoriai, katilo valdikliai.
  3. Linijos po vieną atjungiamos ir matuojama izoliacija.
  4. Įjungus elektrą tikrinama kilpos varža, relės ir apsauginio laidininko tęstinumas lizduose.
  5. Matuojamas įžeminimo kontūras.
  6. Rezultatai surašomi į protokolą.

Butui dažniausiai užtenka kelių valandų, namui su ūkiniais pastatais gali prireikti dienos. Orientacinė kaina 40–80 €, priklausomai nuo linijų skaičiaus ir objekto dydžio. Smulkūs taisymai, jei randama, skaičiuojami atskirai pagal valandinį įkainį, orientaciškai 15–20 €/val. Geras protokolas nurodo kiekvieną grandinę su išmatuota verte, o ne tik žodį „atitinka“, taip pat matavimo prietaisą ir datą. Naudinga būti namie matavimų metu: tada iš karto matote, kurioje vietoje problema.

Matavimai ypač praverčia perkant būstą: kaip juos derinti su apžiūra, aprašyta straipsnyje apie elektros patikrą perkant būstą.

Apytikslį biudžetą dar prieš skambutį parodys skaičiuoklė.

Kam reikia matavimų Telšių rajone ar kitur Žemaitijoje, informacija apie matavimų paslaugą yra A.R Elektra svetainėje, o susitarti dėl laiko galima tel. +370 645 81267.

Dažni klausimai

Ar varžų matavimus galima atlikti neišjungus elektros visame name?
Dalis matavimų daroma esant įtampai, bet izoliacijos varža matuojama tik atjungus grandinę. Todėl elektra išjungiama po vieną liniją arba visame name, priklausomai nuo skydinės.
Kiek laiko galioja varžų matavimų protokolas?
Protokolas atspindi instaliacijos būklę matavimo dieną. Po remonto, naujų linijų ar didesnių pakeitimų matavimai kartojami, nes senas protokolas naujų darbų neapima.
Ar matavimai gali pažeisti buitinę techniką?
Gali, jei prieš izoliacijos matavimą neatjungiami prietaisai, nes matuojama 500 V nuolatine įtampa. Todėl prieš matavimą ištraukiami kištukai ir atjungiama jautri įranga.
