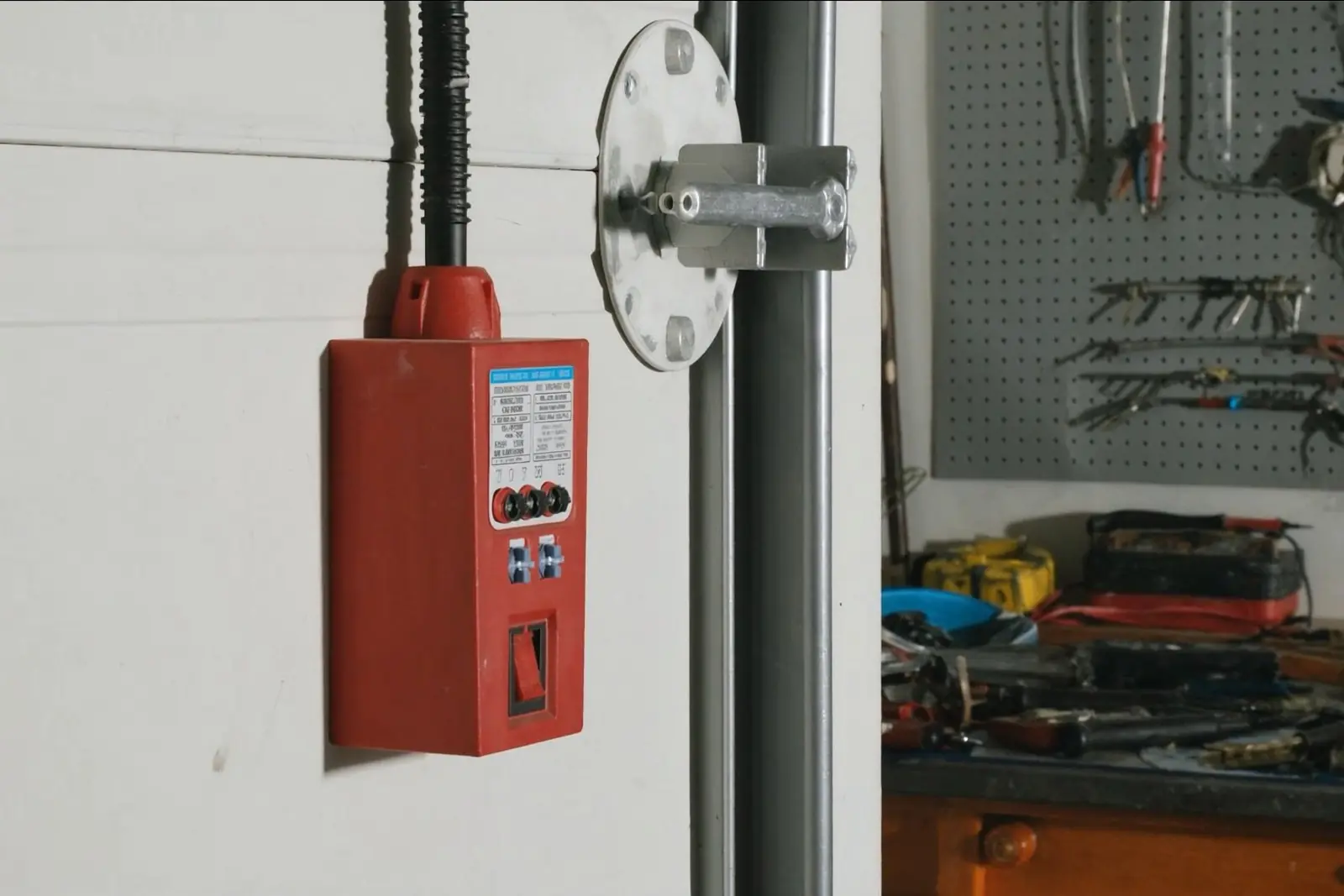

Trifazis lizdas reikalingas tada, kai garaže ar dirbtuvėse naudojate trifazę įrangą: suvirinimo aparatą, kompresorių, medienos stakles, betono maišyklę ar galingą šildytuvą. Jam būtinas trifazis namo įvadas, raudonas CEE lizdas (16 A arba 32 A), 5 gyslų kabelis, trifazis automatas ir nuotėkio srovės relė.
380 V ar 400 V: kuo skiriasi
Liaudiškai trifazis lizdas vadinamas „380-uoju“, nes anksčiau standartinė įtampa buvo 380/220 V. Dabar Europoje įtampa tarp fazių yra 400 V, o tarp fazės ir neutralės 230 V. Praktiškai tai tas pats lizdas, tik kitas skaičius ant etiketės. Įranga, pažymėta 380 V arba 400 V, šiandieniniame tinkle veikia be problemų.
Trifazis tinklas turi tris fazes, kurios srovę pasidalija. Todėl 11 kW įrenginys trifazėje grandinėje ima apie 16 A kiekvienoje fazėje, o vienfaziame tinkle tos pačios galios prietaisui reikėtų beveik 48 A. Tai ir yra pagrindinė priežastis, kodėl galinga įranga gaminama trifazė.
Kada trifazis lizdas tikrai reikalingas
- turite ar planuojate trifazį suvirinimo aparatą, kompresorių, obliavimo ar pjovimo stakles;
- garaže ar ūkiniame pastate naudojate galingą elektrinį šildytuvą;
- kartais naudojate nešiojamą elektromobilio įkroviklį su CEE kištuku;
- sodyboje dirba betono maišyklė, malkų skaldyklė ar kita ūkio technika;
- norite turėti rezervą ateičiai, kol dar vedate kabelį į naują garažą.
Jei namo įvadas vienfazis, trifazio lizdo įrengti negalėsite. Kaip pasirinkti tarp vienfazio ir trifazio įvado, paaiškinau straipsnyje vienfazis ar trifazis įvadas. Kartais kartu reikia ir leistinosios galios didinimo, nes kelis galingus įrankius vienu metu sena galia gali neišlaikyti.
CEE lizdai: spalvos, kontaktai, srovė
Garaže ir dirbtuvėse naudojami pramoniniai CEE lizdai. Jų spalva rodo įtampą, o kontaktų skaičius ir dydis rodo, kas prijungta.
| Lizdas | Kontaktai | Kam tinka |
|---|---|---|
| Mėlynas, 230 V | 3 (L, N, PE) | vienfazė įranga lauke, kemperiai |
| Raudonas, 400 V, 16 A, 5 kontaktai | L1, L2, L3, N, PE | dauguma dirbtuvių įrankių, nešiojami įkrovikliai |
| Raudonas, 400 V, 16 A, 4 kontaktai | L1, L2, L3, PE | senesnė įranga be neutralės |
| Raudonas, 400 V, 32 A, 5 kontaktai | L1, L2, L3, N, PE | galingas suvirinimo aparatas, staklės, šildytuvai |
Šiandien dažniausiai renkamasi 5 kontaktų lizdą su neutrale, nes jis tinka daugiau įrangos. Prieš perkant verta pažiūrėti, koks kištukas yra ant jūsų įrankių: 4 kontaktų kištukas į 5 kontaktų lizdą netelps, o kištuką keisti reikia žinant, ar įrangai reikia neutralės.
Garaže tinka paviršinio montavimo lizdai su dangteliu, IP44 ar aukštesnės klasės. Lauke ar drėgnoje vietoje rinkitės IP67 su sandariu dangteliu.
Kabelis ir apsauga skydinėje
Įprasti sprendimai variniu kabeliu:
- 16 A lizdas: 5×2,5 mm² kabelis ir 3P 16 A automatas.
- 32 A lizdas: 5×6 mm² kabelis ir 3P 32 A automatas.
Ilgai linijai, pavyzdžiui, iki atskiro garažo kieme, skerspjūvis dažnai didinamas dėl įtampos kritimo. Automatų charakteristika variklinei įrangai dažniausiai C, nes kompresoriai ir staklės paleidimo metu ima didelę srovę. Kaip parenkami automatai, rašiau straipsnyje apie automatinio jungiklio parinkimą.
Lizdo grandinė saugoma keturpole 30 mA nuotėkio srovės rele arba kombinuotu aparatu. Garažas, metalinė įranga ir drėgnos grindys yra būtent tokia aplinka, kur ši apsauga labiausiai reikalinga. Jei tarp įrangos yra nešiojamas EV įkroviklis, reikia patikrinti, ar jis turi nuolatinės srovės nuotėkio apsaugą.
Kur montuoti ir kiek lizdų reikia
Dažniausia klaida yra vienas trifazis lizdas garažo kampe, nuo kurio per visą patalpą tempiamas prailgintuvas. Trifazis prailgintuvas yra sunkus, brangus ir pats tampa silpnąja vieta, todėl lizdą verta montuoti ten, kur realiai dirbate.
- Prie darbo stalo ar staklių. Lizdas turi būti pasiekiamas, bet ne po stalu, kur į jį byra pjuvenos ir drožlės.
- Aukštis. Garaže lizdus patogu montuoti apie 1–1,2 m aukštyje: kištuką lengva ištraukti, o vanduo ir purvas nuo grindų jo nepasiekia.
- Prie vartų. Jei kartais dirbate kieme su betono maišykle ar skaldykle, lizdas prie vartų sutaupo daug laido.
- Kartu su vienfaziais. Šalia trifazio visada praverčia ir keli įprasti 230 V lizdai rankiniams įrankiams, šviestuvui, kroviklui.
Patogus sprendimas dirbtuvėms yra nedidelis paskirstymo skydelis ant sienos su keliais lizdais ir savo automatais. Tada gedimas viename įrankyje neišjungia visų dirbtuvių, o garažą galima išjungti vienu jungikliu išeinant.
Fazių seka ir dažnos klaidos
Trifazio variklio sukimosi kryptis priklauso nuo fazių sekos. Jei lizde dvi fazės sukeistos, kompresorius ar pjūklas suksis atgal. Todėl po montavimo elektrikas patikrina fazių seką specialiu prietaisu. Kitos dažnos klaidos:
- per plonas kabelis, nes „įrankis juk neima daug“;
- trys atskiri vienpoliai automatai vietoj vieno trifazio;
- neutralė sujungta su įžeminimu lizde;
- lizdas be dangtelio drėgname garaže;
- visa garažo įranga ant vienos grandinės be nuotėkio relės.
Kaip pasiruošti įrengimui
Prieš kviesdami elektriką, užsirašykite, kokią įrangą naudosite: galią, srovę, kištuko tipą, ar ji veiks vienu metu. Nuspręskite, kur stovės darbo stalas ir įrankiai, kad lizdas būtų ten, kur jo reikia, be ilgų prailgintuvų. Jei įrankių daugės, iškart planuokite vieną ar du papildomus lizdus, nes vėliau tiesti naują kabelį per jau įrengtą garažą yra brangiau. Patikrinkite, ar namo įvadas trifazis ir kokia leistinoji galia. Jei elektrą į garažą ar ūkinį pastatą dar tik vedate, perskaitykite apie elektrą garaže ir ūkiniame pastate.
