Ar reikia elektros instaliacijos projekto namui

Airidas Račkauskas, elektrikas3 min. skaitymo
Ar reikia elektros instaliacijos projekto namui

Keičiant lizdus, jungiklius ar visą buto instaliaciją be galios ir įvado keitimo, elektros projekto nereikia, užtenka varžų matavimų protokolo. Projektas ar elektrotechnikos dalis reikalinga statant naują namą pagal techninį projektą, keičiant pastato paskirtį ar rekonstruojant, o prijungiant namą, didinant galią ar jungiant saulės elektrinę reikalingus dokumentus nurodo ESO prijungimo sąlygos.

Kada projekto reikia: lentelė

SituacijaProjektasKas tai nurodo
Lizdų, jungiklių, šviestuvų keitimas ar papildymasNereikiaUžtenka tvarkingai atliktų darbų
Skydinės automatų keitimas, nuotėkio relių pridėjimasNereikiaPo darbų verta patikrinti apsaugų suveikimą
Visos instaliacijos keitimas bute, galia ir įvadas tie patysNereikiaPo darbų atliekami varžų matavimai su protokolu
Naujas namas, statomas pagal techninį projektąElektros sprendiniai yra projekto dalisProjekto vadovas ir statybą leidžiantis dokumentas
Rekonstrukcija, paskirties keitimas (pvz., ūkinis pastatas tampa gyvenamuoju)Paprastai rengiamasStatybos dokumentai, projektuotojas
Naujas prijungimas, galios didinimas, saulės elektrinėPagal ESO reikalavimusESO prijungimo sąlygos

Paskutinė eilutė yra ta, kurioje žmonės labiausiai pasimeta. Atsakymas ne internete, o jūsų sąlygose: pateikus paraišką savitarnoje mano.eso.lt, ESO nurodo, kokius dokumentus reikia pateikti už kliento pusę. Daugeliu atvejų tai rangovo aktas ir matavimų protokolas, kuriuos parengia darbus atlikęs rangovas su tinkamu atestatu. Plačiau apie tai rangovo akto ESO apraše, o apie prijungimą elektros įvado naujam namui gide.

Kas parengia projektą ir kas jį įgyvendina

Projektą rengia projektuotojas, turintis teisę rengti elektrotechnikos dalį. Statant naują namą ją dažniausiai užsako tas pats projektavimo biuras, kuris rengia visą namo projektą. Elektrikas projekto nebraižo, bet jį įgyvendina ir vietoje mato tai, ko brėžinyje nesimato: sija ne ten, kur tikėtasi, vamzdis kerta kabelio kelią, užsakovas perkėlė virtuvę.

Tokie pakeitimai turi būti suderinti ir pažymėti. Baigus darbus brėžinys atnaujinamas pagal tai, kas iš tikrųjų sumontuota. Tokią išpildomąją schemą laikykite prie skydinės arba telefone: ji praverčia kiekvieną kartą, kai reikia ieškoti gedimo ar pridėti liniją.

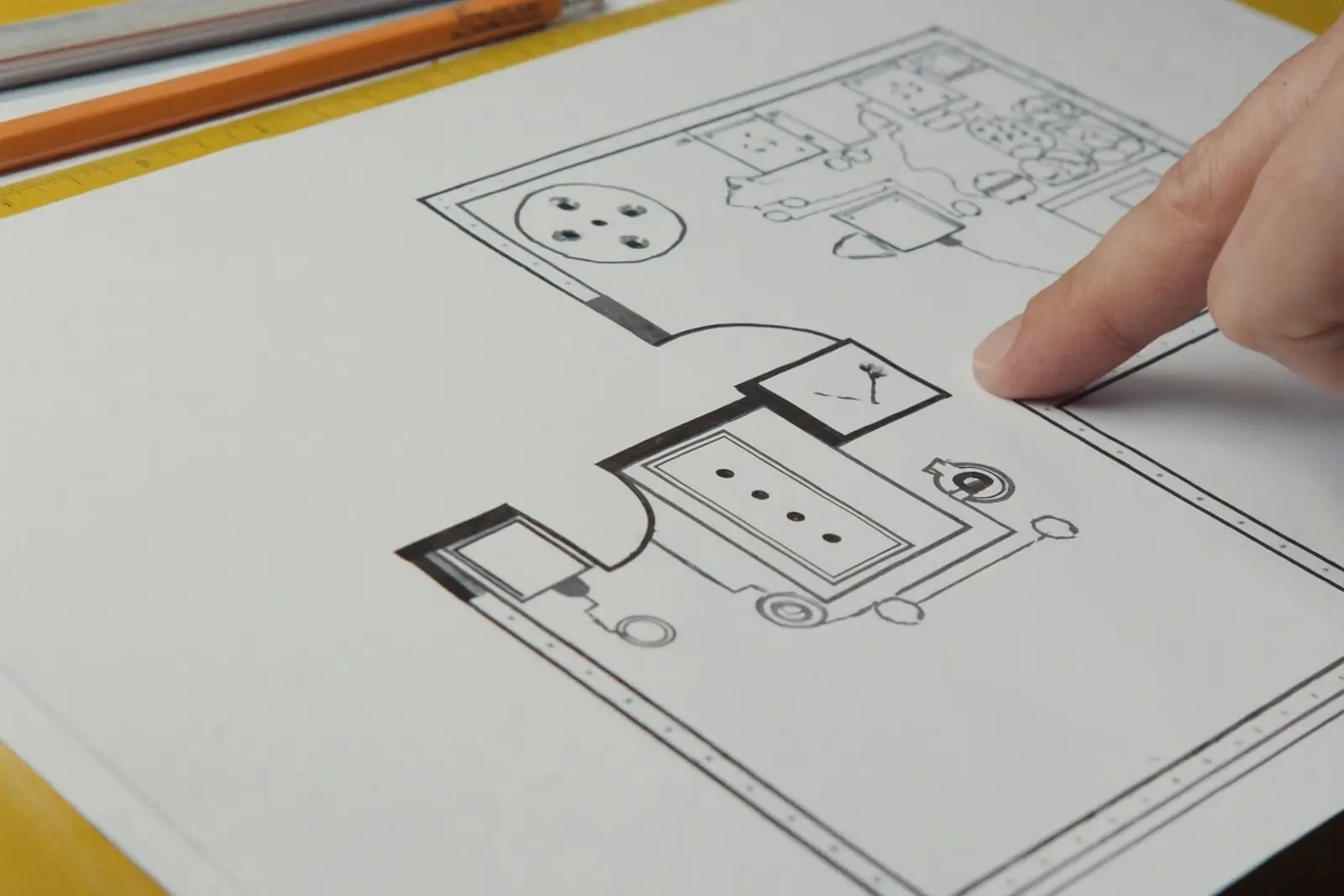

Kas yra elektros projekte

  • planai su lizdų, jungiklių ir šviestuvų vietomis kiekvienoje patalpoje;
  • skydinės schema: grandinės, automatų vardinės srovės, nuotėkio relės ir jų tipas;
  • kabelių tipai ir skerspjūviai, pavyzdžiui, 3×1,5 mm² apšvietimui su 10 A automatu ir 3×2,5 mm² lizdams su 16 A;
  • atskiros galingų vartotojų linijos: kaitlentė, orkaitė, boileris, katilas, šilumos siurblys, įkroviklis;
  • įžeminimo ir potencialų išlyginimo sprendiniai;
  • galios skaičiavimas, rodantis, ar pakaks leistinosios galios ir kaip apkrova pasiskirsto per fazes.

Jei projekto nereikia: koks planas vis tiek būtinas

Didžiausia klaida be projekto yra ne blogi laidai, o blogai suplanuoti taškai: lizdas už šaldytuvo, jungiklis už atidarytų durų, nė vieno lizdo prie lovos. Po tinkavimo tai taisyti brangu. Planui pakanka paprasto patalpų brėžinio su baldais:

  1. Susidėliokite baldus ir didžiąją techniką plane.
  2. Tik tada pažymėkite lizdus, jungiklius ir šviestuvus.
  3. Atskirai pažymėkite galingus prietaisus, kuriems reikia atskiros linijos.
  4. Numatykite atsargą: įkroviklis, šilumos siurblys, saulės elektrinė, laisvi moduliai skydinėje.

Kiek taškų reikia kiekvienai patalpai, rasite straipsnyje kiek elektros taškų reikia butui ir namui, o aukščiai pateikti lizdų aukščio apraše.

Kokie dokumentai turi likti po darbų

Net kai projekto nereikėjo, po instaliacijos darbų jums turi likti du dokumentai: varžų matavimų protokolas ir skydinės grupių schema. Protokolas rodo, kad instaliacija išmatuota ir saugi, o schema leidžia bet kuriam elektrikui per kelias minutes suprasti, kuris automatas ką maitina. Jų prireikia parduodant būstą, kai pirkėjas klausia apie elektrą, kilus ginčui su draudimu po gedimo ir vėliau jungiantis prie ESO dėl galios didinimo, kai prašoma dokumentų už kliento pusę.

Jei namas buvo statytas pagal projektą, saugokite ir jo elektrotechnikos dalį kartu su išpildomaisiais pakeitimais. Ji praverčia planuojant saulės elektrinę ar įkroviklį: iš karto matyti, kiek laisvos galios ir vietos skydinėje liko. Kas tiksliai matuojama ir kokie skaičiai protokole laikomi geri, aprašyta varžų matavimų straipsnyje.

Nuo ko pradėti

Jei statote naują namą, paklauskite projekto vadovo, ar elektrotechnikos dalis įtraukta į jūsų projektą. Jei jungiatės prie tinklo ar didinate galią, pirmiausia pateikite paraišką ir perskaitykite sąlygas. Jei tik keičiate instaliaciją bute, projekto ieškoti nereikia: sudarykite taškų planą ir susitarkite, kad po darbų būtų atlikti matavimai. Orientacinę instaliacijos kainą galite pasiskaičiuoti skaičiuoklėje.

Jei planas jau yra ir ieškote, kas jį įgyvendins Žemaitijoje, vietinis elektrikas iš Telšių peržiūrės brėžinius ir pasakys, ką reikės numatyti skydinei, skambinkite +370 645 81267.

Dažni klausimai

Ar elektrikas gali pats parengti projektą?
Projektą rengia projektuotojas, turintis teisę rengti elektrotechnikos dalį. Elektrikas jį įgyvendina, o be projekto padeda sudaryti praktinį taškų ir linijų planą.
Kur sužinoti, ar projekto reikia prijungiant namą ar didinant galią?
ESO prijungimo sąlygose, kurias gaunate po paraiškos mano.eso.lt. Ten surašyta, kokius dokumentus turite pateikti savo pusei.
Ką daryti, jei projekte kažkas nepatogu?
Pasakyti projektuotojui ir elektrikui prieš tiesiant kabelius. Pakeitimą reikia suderinti ir pažymėti brėžinyje, o ne padaryti vietoje „kaip patogiau“.
