Garažui prie namo, kuriame tik apšvietimas ir keli lizdai, pakanka vienos ar dviejų atskirų linijų iš namo skydinės su 30 mA nuotėkio rele. Atskirai stovinčiam garažui ar garažui su galingais įrankiais geriausia nutiesti vieną storesnį kabelį ir garaže įrengti poskydį su savo automatais.
Linija iš namo ar poskydis
| Situacija | Sprendimas |
|---|---|
| Garažas namo dalis, šviesa ir 2–4 lizdai | 1–2 atskiros grupės iš namo skydinės |
| Atskiras garažas, šviesa ir lizdai | Vienfazis maitinimo kabelis ir mažas poskydis |
| Dirbtuvės, kompresorius, suvirinimas | Trifazis kabelis ir poskydis su trifaziu lizdu |
| Planuojamas elektromobilis | Trifazis kabelis su atsarga arba atskira linija įkrovikliui |
Poskydis turi tris privalumus: kiekvieną grandinę atjungiate vietoje, gedimas garaže neišjungia namo, o naują liniją vėliau pridėti paprasta. Nedidelis poskydis garažui orientaciškai kainuoja panašiai kaip buto skydinė, 120–280 €, priklausomai nuo automatų skaičiaus. Kas turi būti skydinės viduje, rasite gide apie elektros skydinę namui.
Kabelis iki atskiro garažo pagal atstumą
Ilgoje linijoje krenta įtampa, todėl kabelio storį lemia ne tik galia, bet ir metrai. Žemiau orientaciniai variniai kabeliai, skaičiuojant apie 3 % įtampos kritimą pilna apkrova.
| Maitinimas | Iki 25 m | Iki 50 m | Iki 80 m |
|---|---|---|---|
| 1 fazė, 16 A | 3×2,5 mm² | 3×4 mm² | 3×6 mm² |
| 3 fazės, 16 A | 5×2,5 mm² | 5×2,5 mm² | 5×4 mm² |
| 3 fazės, 25 A | 5×4 mm² | 5×6 mm² | 5×6 mm² |
Trifazis kabelis duoda tris kartus daugiau galios už nedaug didesnę kainą, todėl jei namas trifazis, į garažą verta tiesti 5 gyslų kabelį net ir tada, kai šiandien užtektų vienos fazės. Kada trys fazės prasmingos, aptarta straipsnyje vienfazis ar trifazis įvadas.
Žemėje naudojamas tam skirtas požeminis kabelis, paprastai apsauginiame vamzdyje, apie 0,7 m gylyje, su įspėjamąja juosta virš jo. Oro linija tarp pastatų irgi galima, bet ją veikia vėjas, apledėjimas ir šakos. Jei kasama tranšėja vandeniui ar drenažui, paklokite ir tuščią vamzdį elektrai: vėliau kabelį įtraukti bus daug pigiau nei kasti iš naujo.
Drėgmė, dulkės ir IP laipsnis
Nešildomame garaže temperatūra svyruoja, ant šaltų sienų ir įrangos kondensuojasi drėgmė. IP laipsnyje pirmas skaitmuo rodo apsaugą nuo dulkių, antras nuo vandens.
- šildomas, sausas garažas: IP20 lizdai tinka, IP44 patogiau;
- nešildomas garažas: IP44 lizdai su dangteliais, IP65 šviestuvai;
- dirbtuvės su medžio ar metalo dulkėmis: IP54 ir aukščiau;
- lizdas lauke prie vartų: IP44 ar aukštesnis, su dangteliu.
Kabeliai garaže dažniausiai montuojami atvirai, vamzdžiuose ant sienos. Ten, kur juos gali užkabinti automobilis ar ilgas ruošinys, geriau metalinis vamzdis. Mediniame garaže galioja tos pačios taisyklės kaip instaliacijai mediniame name.
Jei žiemą garaže dirbsite ir jį šildysite elektriniu šildytuvu, jam numatykite atskirą liniją. 2 kW šildytuvas, įjungtas į tą pačią grupę kaip kampinis šlifuoklis ar kompresorius, greitai išmuš automatą, o ilgai apkrautas lizdas su silpnu kontaktu pradeda kaisti. Infraraudonųjų spindulių šildytuvas virš darbo vietos montuojamas tvirtai, toliau nuo degių medžiagų, ir jungiamas per išvadą su jungikliu.
Šviesa ir lizdai

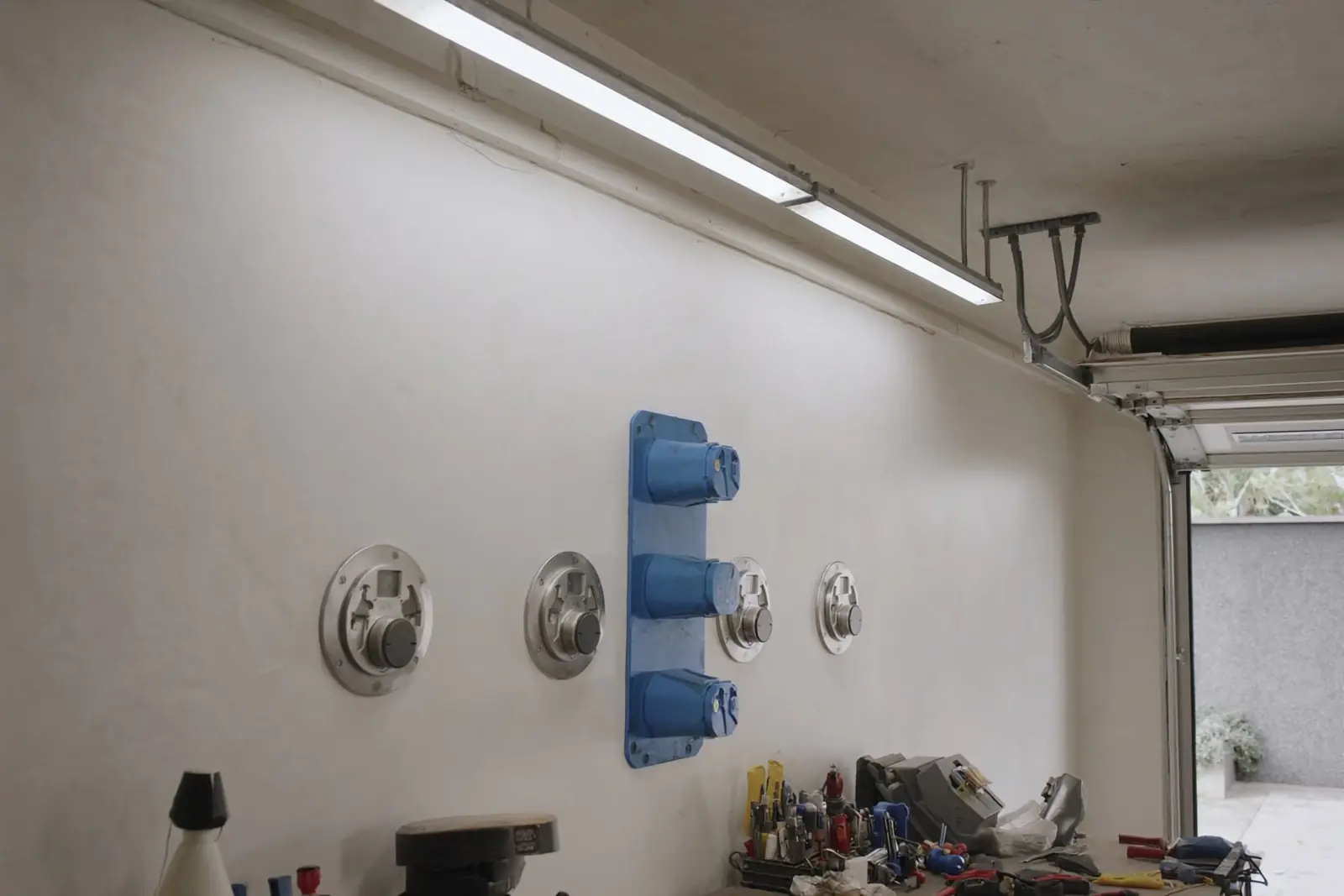

20–30 m² garažui paprastai užtenka 2–4 ilgų LED šviestuvų su IP65 apsauga, išdėstytų virš automobilio šonų ir darbo vietos. LED šaltyje įsijungia iškart, skirtingai nei senos liuminescencinės lempos. Virš darbastalio verta atskiro šviestuvo, kad jūsų šešėlis nekristų ant darbo.
Minimalus lizdų rinkinys: 2–3 virš darbastalio, vienas prie vartų, vienas prie automobilio vietos dulkių siurbliui ar kompresoriui ir vienas šaldikliui. Šaldiklį geriau jungti į atskirą grupę, kad dėl sugedusio įrankio išsijungusi relė neatšildytų jo turinio. Vieno elektros taško orientacinė kaina su medžiagomis yra 12–20 €.
Dirbtuvėse lizdai virš darbastalio montuojami ne prie grindų, o maždaug 1,1–1,2 m aukštyje, kad laidai nekabėtų per stalviršį ir drožlės nebyrėtų į lizdą. Geriau keli dvigubi lizdai per visą darbastalio ilgį nei vienas su šakotuvu. Lizdą prie automobilio vietos montuokite ten, kur jo neužkabins atidaromos durys ir nepasieks vanduo, varvantis nuo ratų žiemą. Šviesos jungiklis statomas prie įėjimo, o jei garažas ilgas, patogu turėti antrą jungiklį prie vartų.
Trifaziai įrankiai ir elektromobilis
Suvirinimo aparatas ir kompresorius: viena fazė ar trys
Dauguma buitinių inverterinių suvirinimo aparatų yra vienfaziai ir jungiami į įprastą lizdą, tačiau virinant didesne srove jie trumpam ima daug srovės. Jei toks aparatas išmuša 16 A automatą, sprendimas yra atskira linija 3×2,5 mm² kabeliu su automatu, kurio charakteristiką ir srovę nurodo aparato gamintojas, o ne storesnis prailgintuvas. Galingesni pusautomačiai ir pramoniniai aparatai dažnai būna trifaziai.
Su kompresoriais panašiai: nedidelis stūmoklinis kompresorius iki maždaug 2 kW dirba iš vienos fazės, bet paleidžiant variklį srovė trumpam šokteli, todėl jam tinka atskira grupė su C charakteristikos automatu. Didesni kompresoriai su 3–4 kW varikliais dažniausiai trifaziai ir tinklą apkrauna tolygiau. Prieš perkant įrankį, pažiūrėkite jo lentelėje nurodytą įtampą ir srovę: pagal tai parenkamas lizdas, kabelis ir automatas, ir nieko nereikės perdaryti.
Obliavimo staklėms, didesniam kompresoriui ar trifaziam suvirinimo aparatui reikia trifazio 400 V lizdo, o tai įmanoma tik turint trifazį įvadą. Variklinėms grupėms dažniausiai parenkami C charakteristikos automatai. Kaip įrengiamas toks lizdas, aprašyta puslapyje apie trifazį lizdą garaže.
Elektromobilio įkrovikliui reikia atskiros linijos, todėl jei jis planuojamas, maitinimo kabelį į garažą rinkitės su atsarga arba iš karto paklokite antrą vamzdį. Daugiau apie elektromobilio įkroviklį namuose.
Kiek kainuoja ir ką paruošti
Orientacinė suma atskirai stovinčiam garažui su šviesa, lizdais ir poskydžiu susideda iš kelių dalių:
| Darbas | Orientacinė kaina |
|---|---|
| Poskydis su automatais ir 30 mA nuotėkio rele | 120–280 € |
| 8–10 taškų: lizdai, jungikliai, šviestuvų išvadai | 96–200 € su medžiagomis |
| Atvira instaliacija vamzdžiuose, kabelio įvedimas ir kiti darbai | 15–20 €/val. |
| Varžų matavimai po darbų | 40–80 € |
| Maitinimo kabelis nuo namo | pagal metrus ir skerspjūvį |
Garažui, kuris yra namo dalis, poskydžio dažnai nereikia, tada suma mažesnė. Galutinę kainą lemia atstumas, sienų medžiaga, trifazių lizdų poreikis ir tai, ar tranšėją kasate patys, todėl visi skaičiai čia orientaciniai. Prieš kviesdami elektriką, pasiruoškite:
- Įrankių sąrašą su galia ir įtampa iš jų lentelių.
- Atstumą nuo namo skydinės iki garažo ir ar kabelis kirs važiuojamąją dalį.
- Informaciją, ar garažas šildomas.
- Paprastą planą su darbastalio, šaldiklio ir automobilio vietomis.
- Ar namas vienfazis, ar trifazis, ir ar planuojamas elektromobilis.
Apytikslį biudžetą dar prieš skambutį parodys skaičiuoklė.
