Pagal ES suderintą standartą HD 308, kurio laikomasi ir Lietuvoje, fazės laidas (L) yra rudas, juodas arba pilkas, neutralusis laidas (N, liaudiškai „nulis“) yra mėlynas, o apsauginis įžeminimo laidas (PE) yra geltonai žalias. Trifazėje instaliacijoje dažniausiai L1 rudas, L2 juodas, L3 pilkas. Senuose namuose spalvos gali būti visai kitokios arba visi laidai vienodi, todėl spalva niekada nėra įrodymas: prieš liečiant įtampą visada reikia patikrinti.
Laidų spalvų lentelė
| Laidas | Žymėjimas | Spalva pagal dabartinį standartą |
|---|---|---|
| Fazė (vienfazė instaliacija) | L | Ruda |
| Fazės trifazėje instaliacijoje | L1, L2, L3 | Ruda, juoda, pilka |
| Neutralusis laidas | N | Mėlyna |
| Apsauginis įžeminimo laidas | PE | Geltonai žalia |
| Sujungtas apsauginis ir neutralusis | PEN | Geltonai žalia su mėlynais žymenimis galuose arba atvirkščiai |

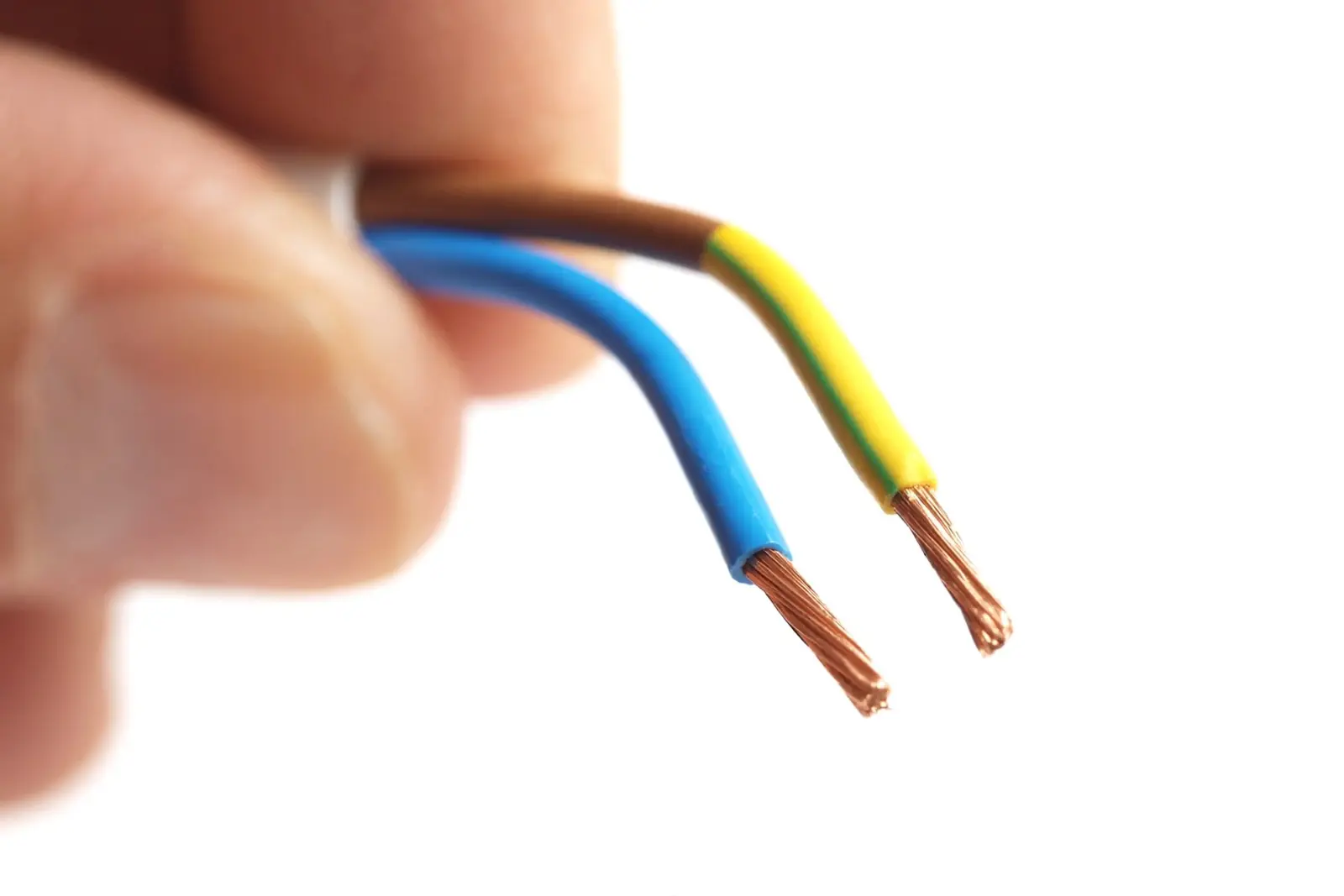

Įprastas kabelis lizdams ar apšvietimui turi tris gyslas: rudą, mėlyną ir geltonai žalią. Trifazis kabelis su neutraliuoju ir apsauginiu laidu turi penkias: rudą, juodą, pilką, mėlyną ir geltonai žalią.
Lankstūs prietaisų laidai ir pailgintuvai naudoja tas pačias spalvas, todėl prijungiant šviestuvą ar kaitlentę rudas laidas eina į fazę, mėlynas į neutralųjį, o geltonai žalias į įžeminimo gnybtą, dažniausiai pažymėtą ženklu su trimis brūkšneliais. Skydinėse ir didesnių įrenginių gnybtynuose laidų galai dažnai papildomai žymimi raidėmis L, N, PE arba L1, L2, L3. Jei kada nors matote laidą, kurio spalva neatitinka paskirties, tvarkingas meistras jo galą pažymi spalvota juosta ar antgaliu, kad kitas žmogus nesuklystų.
Ką daro kiekvienas laidas
Fazė: ruda, juoda, pilka
Fazės laide yra įtampa, 230 V tarp fazės ir neutraliojo laido, 400 V tarp dviejų fazių. Būtent fazę turi pertraukti jungiklis ir automatinis jungiklis. Jei jungiklis pertraukia neutralųjį laidą, lemputė užges, bet šviestuvo lizde įtampa liks, ir keičiant lemputę galima gauti smūgį.
Neutralusis: mėlynas
Neutraliuoju laidu srovė grįžta. Normaliai veikiančioje instaliacijoje jame beveik nėra įtampos žemės atžvilgiu, bet tai nereiškia, kad jį galima liesti. Nutrūkus neutraliajam laidui ar esant blogai jungčiai, jame gali atsirasti pavojinga įtampa.
Apsauginis: geltonai žalias
Šis laidas jungia prietaisų metalinius korpusus su įžeminimu. Jis neturi dalyvauti normaliame darbe, o įsijungia tik gedimo metu, kai fazė patenka ant korpuso. Tada srovė nuteka į žemę ir suveikia apsauga. Apie tai, kaip įrengiamas įžeminimas, rasite straipsnyje įžeminimas privačiame name.
Senos spalvos ir senos instaliacijos
Dabartinės spalvos Lietuvos namuose įsigalėjo ne iš karto. Sovietmečio ir vėlesnių dešimtmečių instaliacijose dažnai matysite visai ką kita:
- Du vienodi laidai. Plokšti aliumininiai laidai su baltomis ar pilkomis gyslomis, kur fazės nuo neutraliojo laido atskirti iš akies neįmanoma.
- Nėra apsauginio laido. Senuose butuose ir namuose instaliacija dažnai dvilaidė, o lizdai be įžeminimo arba su įžeminimo kontaktais, prie kurių niekas neprijungta.
- Kitos spalvos. Pasitaiko raudonų, baltų, juodų ar mėlynų laidų, kurie atlieka visai ne tą funkciją, kurią šiandien reikštų ta spalva.
- Ankstesnio meistro improvizacija. Mėlynas laidas jungiklio grandinėje naudotas kaip fazė, juodas kaip neutralusis, nes „tokį turėjau po ranka“.
Jei name aliumininiai laidai, spalvų klausimas yra mažiausia problema. Kodėl, rašiau straipsnyje apie aliumininius laidus sename name.
Kaip patikrinti, kuris laidas yra kuris
Patikimiausias įrankis yra dvipolis įtampos testeris. Indikatorinis atsuktuvas su lempute pigus, bet jis gali neparodyti įtampos ar parodyti jos ten, kur jos nėra, todėl saugumui juo pasikliauti negalima.
- Išjunkite reikiamos grupės automatą skydinėje.
- Patikrinkite testerį ant žinomai veikiančio lizdo.
- Pamatuokite įtampą tarp visų laidų porų: fazės ir neutraliojo, fazės ir apsauginio, neutraliojo ir apsauginio.
- Įsitikinę, kad įtampos nėra, dar kartą patikrinkite testerį ant veikiančio lizdo.
- Pažymėkite laidus spalvota juosta ar žymekliu, jei jų spalvos neatitinka standarto.
Kai nežinoma, kuris automatas maitina konkrečią dėžutę, saugiausia išjungti įvadinį automatą. Nepažymėtos skydinės ir laidai, kurie eina iš kelių grupių į vieną dėžutę, yra dažna senų namų situacija.
Sename name dar vienas dalykas verta dėmesio: jei lizdas turi įžeminimo kontaktus, tai dar nereiškia, kad jie kur nors prijungti. Tą patikrinti galima tik matuojant, o oficialiai tai patvirtina apsauginių laidininkų tęstinumo ir įžeminimo matavimai. Apie juos rašiau straipsnyje apie varžų matavimus.
Dažniausios klaidos jungiant laidus
- Geltonai žalias laidas panaudotas kaip fazė, nes trūko gyslų.
- Jungiklis pertraukia neutralųjį laidą, ne fazę.
- Naujas trilaidis kabelis sujungtas su sena dvilaide instaliacija, o apsauginis laidas paliktas niekur neprijungtas, nors lizdas atrodo „su įžeminimu“.
- Pasikliauta spalvomis sename name ir nepatikrinta įtampa.
Kada geriau kviesti elektriką
Lemputę ar lizdą tvarkingoje, naujoje instaliacijoje su standartinėmis spalvomis pakeisti nesudėtinga. Bet jei atidarę dėžutę randate vienodų spalvų laidus, aliuminį, apdegusias jungtis arba trūksta apsauginio laido, toliau geriau nedirbti. Tokiu atveju reikia ne tik sujungti laidus, bet ir įvertinti, ar instaliacija apskritai saugi. Dažnai išeitis yra palaipsnis senos instaliacijos keitimas, o ne dar vienas lopymas.
Jei vis dėlto dirbate patys, laikykitės paprastos tvarkos: viena dėžutė, vienas automatas, viskas patikrinta testeriu prieš liečiant ir po darbo. Nepalikite nepažymėtų laidų, nes kitas žmogus, atidaręs tą pačią dėžutę po kelerių metų, pasikliaus būtent jūsų spalvomis.
