Įvadinis kabelis namui: skerspjūvis, markė, gylis žemėje

Airidas Račkauskas, elektrikas6 min. skaitymo
Įvadinis kabelis namui: skerspjūvis, markė, gylis žemėje

Įvadinio kabelio skerspjūvį lemia įvadinis automatas ir ilgis: trifaziam 3×25 A įvadui iki 50 m paprastai naudojamas varinis 5×10 mm² arba aliumininis 4×16 mm² požeminis kabelis, ilgesniam ar 3×32 A įvadui storesnis. Žemėje jis klojamas ne mažiau kaip 0,7 m gylyje, po važiuojamąja dalimi 1 m, apsauginiame vamzdyje ir su įspėjamąja juosta.

Tipiniai skerspjūviai pagal galią ir ilgį

ĮvadasIki ~50 m50–100 m
1 fazė, 25–32 ACu 3×6–10 mm²Cu 3×16 mm²
3 fazės, 16 A (apie 11 kW)Cu 5×6 mm² arba Al 4×16 mm²Cu 5×10 mm² arba Al 4×16 mm²
3 fazės, 25 A (apie 17 kW)Cu 5×10 mm² arba Al 4×16 mm²Cu 5×16 mm² arba Al 4×25 mm²
3 fazės, 32 A (apie 22 kW)Cu 5×10 mm² arba Al 4×25 mm²Cu 5×16 mm² arba Al 4×35 mm²

Lentelė yra orientyras tipiniams atvejams, galutinis skerspjūvis tikrinamas skaičiavimu. Kabelis turi atlaikyti įvadinio automato srovę, o ilgose linijose dažniau lemia įtampos kritimas. Standartas HD 60364-5-52 rekomenduoja, kad visoje instaliacijoje įtampos kritimas neviršytų 3 % apšvietimui ir 5 % kitiems vartotojams, todėl įvadui lieka tik dalis šio rezervo. Pavyzdžiui, 100 m varinio 5×6 mm² kabelio prie 25 A trifazės apkrovos jau „suvalgo“ apie 3 %, o 5×10 mm² apie 2 %.

Rinkitės skerspjūvį su atsarga ateičiai. Jei po kelerių metų atsiras šilumos siurblys ar elektromobilis, padidinus galią nereikės kasti kiemo iš naujo. Kiek kW duoda kiekvienas automatas, rasite tame pačiame gide.

Kaip paprastai apskaičiuoti įtampos kritimą

Įtampos kritimą galima įvertinti pačiam, be programų. Reikia trijų skaičių: srovės amperais (I), kabelio ilgio metrais (L) ir gyslos skerspjūvio kvadratiniais milimetrais (S). Varinio kabelio atveju naudokite tokias apytiksles formules:

  • Trifazė linija: kritimas voltais ≈ 0,03 × I × L ÷ S, o procentai skaičiuojami nuo 400 V.
  • Vienfazė linija: kritimas voltais ≈ 0,035 × I × L ÷ S, o procentai skaičiuojami nuo 230 V.
  • Aliumininis kabelis: koeficientai maždaug 1,6 karto didesni, tai yra apie 0,05 trifazei ir 0,056 vienfazei linijai.

Pavyzdys: trifazis 25 A įvadas, 80 m iki namo. Variniam 5×10 mm² kabeliui gaunama 0,03 × 25 × 80 ÷ 10 = 6 V, tai 1,5 % nuo 400 V. Aliumininiam 4×16 mm² gaunama 0,05 × 25 × 80 ÷ 16 ≈ 6,3 V, irgi apie 1,6 %. Abu variantai tinka, nes namo viduje dar lieka rezervo vidaus linijoms. O vienfazis 32 A įvadas su 3×6 mm² variniu kabeliu 60 m atstumu duotų 0,035 × 32 × 60 ÷ 6 ≈ 11 V, tai beveik 5 % jau ties įvadu, todėl reikėtų storesnio kabelio arba trifazio įvado.

Skaičiuojama pagal įvadinio automato srovę, nes tai blogiausias atvejis. Realiai namas visą įvado galią naudoja retai, tačiau kai vienu metu dirba šilumos siurblys, viryklė ir elektromobilio įkroviklis, apkrova priartėja prie ribos. Šios formulės tinka įvertinti, ar skerspjūvis artimas tinkamam; tikslų skaičiavimą su kabelio temperatūra ir klojimo sąlygomis atlieka elektrikas.

Varis ar aliuminis, kokios markės

  • Varinis (NYY, YKY): plonesnis tai pačiai srovei, paprastesnės jungtys, bet brangesnis už metrą.
  • Aliumininis (NAYY, AXPK): pigesnis, todėl dažnas ilgiems įvadams, bet reikia vienu ar dviem žingsniais didesnio skerspjūvio ir aliuminiui skirtų antgalių. Prie varinių gnybtų jis jungiamas per bimetalinius antgalius.
  • Gyslų skaičius. Trifaziam įvadui naudojamas keturgyslis kabelis (trys fazės ir PEN), kai PEN skiriamas į N ir PE namo skydinėje, arba penkiagyslis. Vienfaziam trigyslis.

Vidaus instaliacijos kabeliai, tokie kaip NYM ar YDY, žemėje nenaudojami. Jei kabelis į namą eina oru, tam skirtas savaime laikantis izoliuotas kabelis, ne paprastas.

Oro linija ar požeminis kabelis

Kabelį nuo apskaitos spintos iki namo galima nutiesti oru arba žeme. Abu būdai leidžiami, bet tinka skirtingoms situacijoms.

Oro linijaPožeminis kabelis
KabelisSavaime laikantis izoliuotas kabelisPožeminis, pavyzdžiui, NYY ar NAYY
DarbaiAtramos, inkariniai laikikliai ant sienosTranšėja, smėlis, vamzdis, juosta
KiemasMatomi laidai, kliūva sunkiai technikai ir medžiamsNieko nesimato, kiemą galima tvarkyti laisvai
RizikosVėjas, apledėjimas, krentančios šakosKasimas neatsargiai, jei trasa nežinoma
Kada tinkaLaikina elektra statybai, sodybos su esamomis atramomisNauji namai, kiemai su trinkelėmis ir įvažiavimu

Oro linija atrodo pigesnė, nes nereikia kasti, tačiau atramos, jų tvirtinimas ir reikalingas aukštis virš įvažiavimo kainą sulygina. Kai kieme dar vyksta statybos, oru tiesiamas kabelis dažnai trukdo kranui ar sunkvežimiui. Todėl naujame name dažniausiai renkamasi požeminis variantas, o oro linija paliekama ten, kur ji jau yra ir veikia tvarkingai.

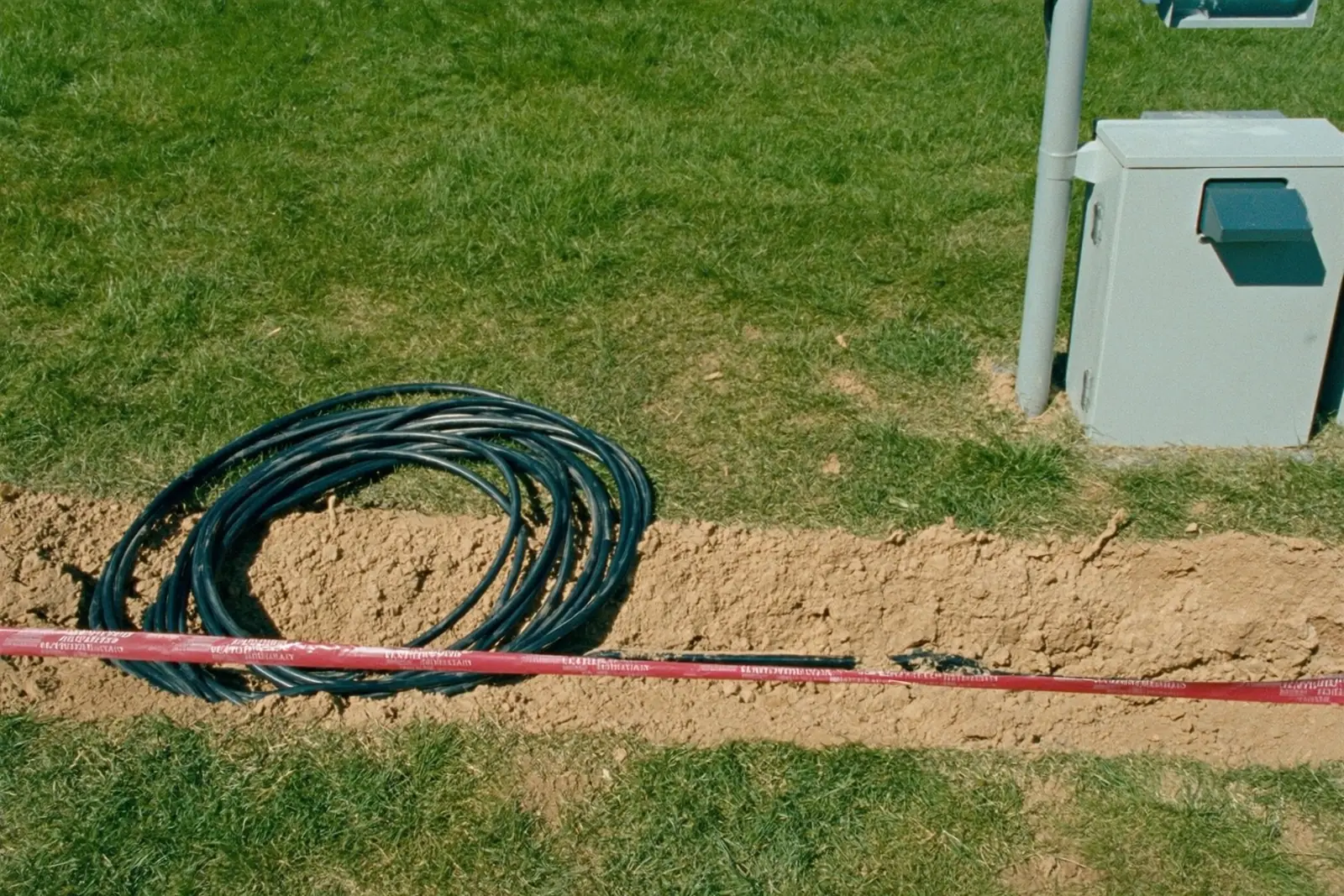

Klojimas žemėje

  1. Gylis. Ne mažiau kaip 0,7 m nuo žemės paviršiaus, po keliu ar įvažiavimu 1 m.
  2. Pagrindas. Tranšėjos dugne apie 10 cm smėlio sluoksnis, be akmenų.
  3. Vamzdis. Dvisienis gofruotas vamzdis, dažniausiai 50–75 mm skersmens, visoje trasoje arba bent po keliais, takais ir įvedimo į namą vietoje. Kai vamzdis per visą ilgį, kabelį vėliau galima pakeisti storesniu neiškasant.
  4. Juosta. Raudona ar geltona įspėjamoji juosta apie 0,2–0,3 m virš kabelio, kad kasantis žmogus ją pamatytų anksčiau nei kabelį.
  5. Užkasimas. Tik elektrikui patikrinus kabelį ir nufotografavus trasą su atstumais nuo pastatų.

Kabelis klojamas ne įtemptas, o su nedidele banga, kad grunto sėdimas ar šaltis jo netemptų. Geriausia, kai nuo spintos iki namo eina vientisas kabelis be jungčių: jungtis žemėje yra silpniausia vieta. Jei sujungti būtina, naudojama tam skirta požeminė mova, ne izoliacinė juosta. Ant kabelio, prieš užpilant gruntu, užpilamas dar apie 10 cm smėlio sluoksnis. Šaltu oru PVC izoliacija tampa trapi, todėl gamintojai nurodo mažiausią klojimo temperatūrą, ir žiemą kabelį prieš klojant reikėtų palaikyti šiltoje patalpoje.

Į tą pačią tranšėją verta įkloti ir tuščią vamzdį internetui ar lauko apšvietimui. Prieš kasdami išsiaiškinkite, kur sklype eina vandentiekis, dujos ir drenažas.

Įvedimas į namą ir jungtys

Kabelis į namą įvedamas per sandarią įvorę pamate ar sienoje, kad neprasiskverbtų vanduo, šaltis ir graužikai. Įvado vietą pamate suplanuokite iki liejimo, kitaip angą teks gręžti per apšiltintą cokolį. Name kabelis jungiamas į įvadinį automatą ar kirtiklį skydinėje, kur trifaziame įvade PEN padalijamas į N ir PE ir prijungiamas įžeminimo kontūras.

Aliumininio kabelio galai užspaudžiami tinkamais antgaliais ir priveržiami gamintojo nurodytu momentu. Laisva jungtis kaista, ir tai viena dažniausių senų įvadų problemų. Jei šviesa pritemsta įsijungus virduliui ar siurbliui, o įvadinis automatas šiltas, išmatuokite įtampos kritimą ir patikrinkite įvado jungtis.

Kas atsako už įvadinį kabelį

Kabelis nuo apskaitos spintos iki namo priklauso savininkui ir jį tiesia jūsų samdomas elektrikas, o tinklas iki apskaitos yra ESO atsakomybė. Visas prijungimo procesas, paraiška, sąlygos ir rangovo aktas, aprašytas elektros įvado naujam namui gide, o apskaitos vietos keitimas skaitiklio perkėlimo apraše.

ESO sąlygas ir atstumą galite atsiųsti ir per kontaktų formą.

Prieš perkant kabelį Žemaitijoje, skerspjūvį pagal jūsų ESO sąlygas ir atstumą parinks elektrikas Telšiuose, skambinkite +370 645 81267 ir turėkite po ranka atstumą nuo spintos iki namo.
