Generatoriaus pajungimas prie namo: perjungiklis, galia ir kaina

Airidas Račkauskas, elektrikas4 min. skaitymo
Generatoriaus pajungimas prie namo: perjungiklis, galia ir kaina

Generatorių prie namo saugiai prijungti galima tik per perjungiklį (tinklas, 0, generatorius), kuris fiziškai atskiria namą nuo ESO tinklo, ir per lauko kištukinį įvadą generatoriui (su vyriškais kontaktais, ne įprastą lizdą). Būtiniausioms grandinėms, katilui, šaldytuvui, apšvietimui ir gręžinio siurbliui, dažniausiai pakanka 3–5 kW generatoriaus, o perjungiklio su lauko įvadu įrengimas orientaciškai kainuoja 130–270 €.

Kodėl negalima jungti per lizdą

Laidas su dviem šakutėmis, kurio vienas galas kišamas į generatorių, kitas į namo lizdą, sukelia keturis pavojus:

  • Atvira šakutė po įtampa. Kol generatorius dirba, laisvo galo kontaktai yra po 230 V.
  • Įtampa grįžta į tinklą. Jei įvadas neatjungtas, generatoriaus įtampa per transformatorių pakeliama ir pasiekia liniją, kurią tuo metu taiso žmonės.
  • Sudegusi įranga. Grįžus tinklo įtampai, ji susitinka su generatoriaus įtampa, ir rezultatas būna sugadintas generatorius ar gaisras.
  • Perkrautas lizdas. Lizdas skirtas 16 A, o per jį bandoma maitinti visą namą.

Perjungiklis: kaip tai veikia

Perjungiklis montuojamas skydinėje ar šalia jos. Jis turi tris padėtis, ir vienu metu įjungta gali būti tik viena pusė. Svarbi detalė: jis turi perjungti ne tik fazę, bet ir nulinį laidą, todėl vienfazei schemai naudojamas dvipolis, trifazei keturpolis perjungiklis. Kitaip nuotėkio relės per generatorių veikia netinkamai, o dalis grandinės lieka sujungta su tinklu.

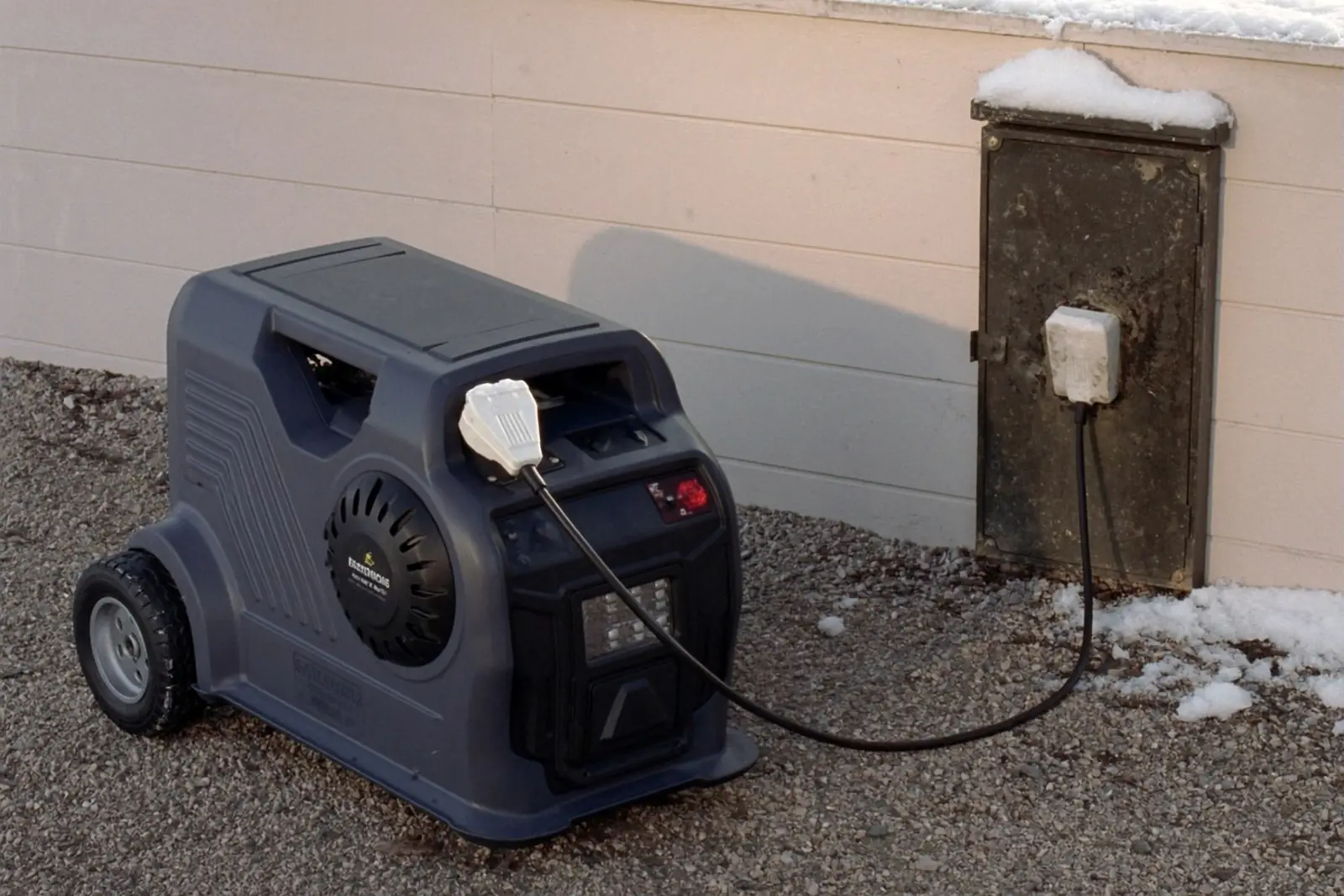

  1. Prie namo sienos montuojamas lauko kištukinis įvadas generatoriui (su vyriškais kontaktais, ne įprastas lizdas), ne žemesnės kaip IP44 apsaugos klasės.
  2. Nuo jo kabelis eina į perjungiklį skydinėje.
  3. Generatorius prijungiamas kabeliu, kurio įvado gale yra lizdas, o generatoriaus gale šakutė. Kabelis su dviem šakutėmis mirtinai pavojingas.
  4. Dingus elektrai, perjungiklis nustatomas į „0“, prijungiamas ir užvedamas generatorius.
  5. Perjungiklis perjungiamas į „generatorius“.
  6. Grįžus elektrai, veiksmai atliekami atvirkštine tvarka: „0“, generatoriaus išjungimas, „tinklas“.

Yra ir automatiniai perjungimo įrenginiai (ATS), kurie patys užveda generatorių ir perjungia namą. Jie brangesni ir reikalingi tada, kai įranga negali stovėti be elektros ilgiau nei kelias minutes, pavyzdžiui, ūkyje su gyvuliais ar name su nuotekų siurbline.

Kiek kW generatoriaus reikia

ĮrenginysTipinė darbo galiaPaleidimo metu
Katilo cirkuliacinis siurblys ir valdiklis50–200 Wbeveik tiek pat
Šaldytuvas ar šaldiklis100–200 Wkelis kartus daugiau
Gręžinio vandens siurblys0,75–1,5 kW3–5 kartus daugiau
LED apšvietimas, internetas, telefonų krovimas100–300 Wtiek pat
Šilumos siurblyskelios kWreikia atskiro skaičiavimo

Tai tipiniai dydžiai, tikslius rasite prietaisų lipdukuose. Sudėkite tai, kas veikia vienu metu, ir pridėkite atsargą didžiausiai paleidimo srovei: dažniausiai lemia gręžinio siurblys. Granuliniai katilai uždegimo metu trumpam ima daugiau, todėl jų duomenis patikrinkite instrukcijoje. Šilumos siurblį dažnai verta palikti už generatoriaus grandinės, o per atjungimą šildytis kitu šaltiniu.

Atviri generatoriai pigesni ir būna galingesni, bet jų įtampa ir dažnis svyruoja labiau. Inverteriniai tylesni, taupesni ir tiekia stabilią įtampą, todėl geriau tinka katilų valdikliams ir kompiuteriams. Trifazio generatoriaus reikia tik tada, kai būtini įrenginiai tikrai trifaziai.

Visas namas ar tik būtiniausios grandinės

Praktiškiau skydinėje išskirti būtiniausių grandinių grupę: katilas, vandens siurblys, šaldytuvas, keli šviestuvai ir lizdas internetui. Perjungus į generatorių, maitinamos tik jos, todėl orkaitė ar elektrinis grindinis šildymas netyčia neperkrauna generatoriaus, o namuose likusiems žmonėms nereikia galvoti, ką išjungti. Taip padalyti grandines paprasčiausia keičiant ar perrenkant skydinę.

Saugus naudojimas

  • Generatorius stovi lauke, toliau nuo langų, durų ir ventiliacijos angų: išmetamosios dujos garaže ar prieangyje gali būti mirtinos.
  • Po stogeliu, bet ne uždaroje patalpoje, kad nelytų ant lizdų.
  • Korpusas įžemintas pagal gamintojo instrukciją.
  • Kuras pilamas tik užgesinus ir atvėsus varikliui.
  • Kas kelis mėnesius generatorius paleidžiamas su apkrova.

O jei turite saulės elektrinę

Įprastas tinklo inverteris dingus tinklo įtampai išsijungia automatiškai: taip jis apsaugo linijos remontininkus. Todėl vien saulės moduliai per atjungimą namo nemaitina, net ir saulėtą dieną. Rezervinį maitinimą gali duoti tik hibridinis inverteris su baterija ir atskira rezervinio maitinimo (EPS ar backup) išvestimi, prie kurios prijungiamos būtiniausios grandinės.

Jei elektrinę tik planuojate, apie tai verta pagalvoti dabar: hibridinė sistema su baterija gali pakeisti generatorių trumpiems atjungimams, o generatorius lieka ilgesnėms, kelių parų avarijoms. Generatorių prie hibridinio inverterio jungti galima tik taip, kaip leidžia inverterio gamintojas. Daugiau apie elektrinės ir namo instaliacijos ryšį rasite saulės elektrinės ir instaliacijos apraše.

Kiek kainuoja prijungimas

Perjungiklio ir lauko kištukinio įvado įrengimas orientaciškai kainuoja 130–270 € su medžiagomis: apie 4–6 val. darbo po 15–20 € ir perjungiklis su įvadu, kabeliu bei jungiamuoju laidu generatoriui. Jei skydinė sena ir joje nėra vietos, ją tenka perrinkti, tada žr. skydinės kainą 280–640 €. Generatoriaus kaina į tai neįeina.

Jei abejojate, ar perjungiklis tilps jūsų skydinėje, parašykite ir pridėkite jos nuotrauką.

Sodyboms ir vienkiemiams, kur po audros elektros tenka laukti ilgiau, perjungiklį prieš žiemą sumontuos Telšių elektrikas, skambinkite +370 645 81267 ir pasakykite, ką norite maitinti per atjungimą.

Dažni klausimai

Ar galima generatorių jungti per ilgintuvą su dviem šakutėmis?
Ne, niekada. Laisvos šakutės kontaktai lieka po 230 V, o neatjungus įvado generatoriaus įtampa per transformatorių gali pasiekti liniją, kurią taiso žmonės. Naudojamas tik laidas su lizdu įvado gale ir šakute generatoriaus gale.
Ar inverterinis generatorius tinka katilui?
Taip, katilo ir šilumos siurblio valdikliams inverterinis tinka geriausiai, nes jo įtampa ir dažnis stabilesni. Galią skaičiuokite su atsarga siurblių paleidimo srovėms.
Ar reikia kur nors registruoti generatorių?
Tai priklauso nuo to, ar generatorius nešiojamas, ar nuolat sumontuotas, ir kaip jis jungiamas. Prieš nuolatinį montavimą reikalavimus pasitikslinkite ESO, o generatorius niekada neturi galėti veikti lygiagrečiai su tinklu.
Kaip pajungti trifazį generatorių prie namo?
Taip pat per perjungiklį, tik keturpolį (trys fazės ir neutralusis), parinktą pagal įvado srovę. Trifazis generatorius prasmingas tik tada, kai name yra trifazių vartotojų, nes vienfaziai prietaisai gali naudoti tik vienos fazės galią, tai yra maždaug trečdalį generatoriaus galios.
