Šilumos siurblys ir elektra: ar pakaks namo galios

Airidas Račkauskas, elektrikas4 min. skaitymo
Šilumos siurblys ir elektra: ar pakaks namo galios

Oras vanduo šilumos siurblys, kurio šildymo galia 8–10 kW, iš tinklo paprastai ima apie 2–4 kW, bet jo papildomas elektrinis tenas dažnai būna 3, 6 ar 9 kW ir per šalčius įsijungia kartu. Todėl vienfaziam 25 A įvadui (apie 5,7 kW) siurblys su tenu ir vakarienės ruošimas jau per daug, o trifaziame 25 A įvade (apie 17 kW) tai dažniausiai telpa, jei apkrova paskirstyta per fazes.

Kiek elektros ima siurblys ir jo tenas

Šilumos siurblys iš vienos kilovatvalandės elektros pagamina kelis kartus daugiau šilumos, todėl jo kompresoriaus elektrinė galia gerokai mažesnė už šildymo galią pavadinime. Bet žiemą svarbu ne vidutinis, o didžiausias momentas, kai kartu dirba kompresorius, tenas ir namų technika. Kuo šalčiau lauke, tuo mažiau šilumos siurblys pagamina iš vienos kilovatvalandės, todėl tenas įsijungia būtent šalčiausiomis dienomis, kai šildymo poreikis didžiausias.

Kas veikia vienu metuTipinė elektrinė galia
Siurblio kompresorius (8–10 kW šildymo)apie 2–4 kW
Papildomas elektrinis tenas3, 6 arba 9 kW
Indukcinė kaitlentėiki 7,4 kW, verdant dažniausiai 2–4 kW
Orkaitė2–3,5 kW
Elektrinis boileris1,5–2,5 kW
Elektromobilio įkroviklis7,4 kW (1 fazė) arba 11 kW (3 fazės)
Elektrinė pirties krosnelė6–9 kW

Skaičiavimo pavyzdys: viena ir trys fazės

Įvado galią apytiksliai gausite padauginę įtampą iš srovės. Vienfaziame 25 A įvade tai 230 V × 25 A ≈ 5,7 kW. Trifaziame 25 A įvade beveik tris kartus daugiau, apie 17 kW, bet kiekvienai fazei tenka po 5,7 kW.

Vienfazis namas. Siurblio kompresorius 3 kW ir 3 kW tenas jau sudaro 6 kW. Įjungus orkaitę, įvadinis automatas išsijungia, ir namas lieka be šildymo pačiu nepatogiausiu metu.

Trifazis namas. Trifazis siurblys su 6 kW tenu ima apie 3 kW kiekvienoje fazėje. Kaitlentė, prijungta per dvi fazes, prideda po 2 kW dviejose, boileris 2 kW trečiojoje. Didžiausia fazės apkrova apie 5 kW, ir 25 A automatas dar atlaiko. Bet tik tada, jei linijos skydinėje paskirstytos tolygiai. Jei vienfazis siurblys, boileris ir viryklė sukabinti ant vienos fazės, ji perkraunama, nors kitos dvi beveik tuščios.

Jei suma artima ribai, yra trys keliai: riboti teno galią ar pakopas siurblio valdiklyje, įrengti apkrovos valdymą, kuris neleidžia didiesiems vartotojams įsijungti kartu, arba didinti galią. Apie pastarąjį skaitykite straipsnyje leistinosios galios didinimas, o kaip rinktis fazių skaičių, paaiškinta straipsnyje vienfazis ar trifazis įvadas.

Apkrovos valdymas gali būti paprastas. Prioritetinė apkrovos relė skydinėje stebi srovę ir trumpam atjungia teną ar boilerį, kai įsijungia kaitlentė. Daugelis siurblių valdiklių turi ir išorinio blokavimo ar SG Ready įėjimą, per kurį siurblio galią galima riboti signalu. Tai pigiau nei didinti galią, jei viršijimas trunka tik vakaro piko valandą.

Linija, automatai ir nuotėkio relė

Šilumos siurblys visada jungiamas atskira linija iš skydinės. Kabelio skerspjūvis ir automatai parenkami pagal gamintojo nurodytą didžiausią srovę, įskaitant teną. Dažnai kompresorius ir tenas turi atskirus maitinimo gnybtus, todėl ir atskirus automatus.

  • Atskiras automatas kompresoriui, atskiras tenui, jei to reikalauja schema.
  • Nuotėkio relė tokio tipo, kokį nurodo gamintojas. Inverterinių kompresorių elektronika gali reikalauti A, F ar B tipo relės. Netinkama relė išsijunginėja be aiškios priežasties, ir namas naktį vėsta.

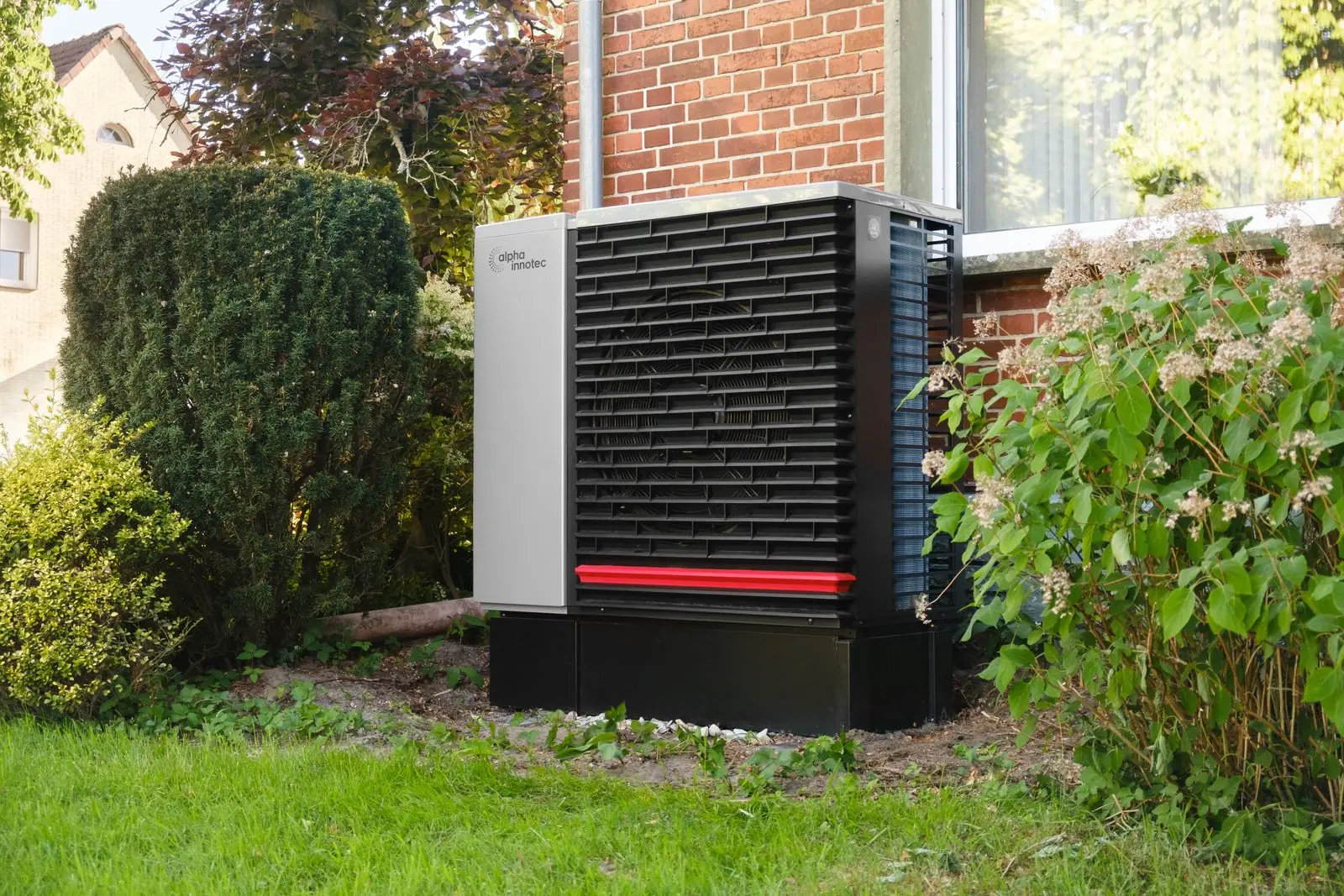

  • Atjungiklis prie lauko bloko, skirtas lauko sąlygoms.
  • Viršįtampių apsauga skydinėje: siurblio valdiklio keitimas po audros kainuoja daugiau nei ribotuvas. Plačiau: viršįtampių apsauga namui.
  • Potencialų išlyginimas metaliniam vamzdynui.

Kabelis iki lauko bloko tiesiamas apsauginiame vamzdyje arba naudojamas lauko sąlygoms ir ultravioletiniams spinduliams atsparus kabelis. Prie bloko paliekama nedidelė kilpa, kad aptarnaujant jį būtų galima pastumti. Jei siurblys dalinis (split), ryšio kabelis tarp lauko ir vidaus blokų tiesiamas atskirai nuo maitinimo.

Jei skydinėje nebėra vietos, ji plečiama ar keičiama. Kas turi būti gerai surinktoje skydinėje, rasite straipsnyje elektros skydinė namui.

Ką išsiaiškinti prieš perkant siurblį

Savitarnoje mano.eso.lt pasižiūrėkite savo leistinąją galią ir fazių skaičių. Iš pardavėjo paprašykite techninių duomenų: didžiausios srovės, teno galios ir pakopų, reikalaujamo nuotėkio relės tipo. Paklauskite ir to, ar valdiklyje galima riboti teno pakopas ar jį visai išjungti. Su šiais skaičiais elektrikas per pusvalandį pasakys, ar įvado užtenka, ar reikia riboti teną, ar didinti galią. Jei per artimiausius metus planuojate ir elektromobilį ar saulės elektrinę, galios klausimą spręskite vienu kartu, nes tai vienas ESO prašymas, o ne du.

Po montavimo atliekami matavimai ir patikrinama, ar relės suveikia teisingai, ypač jei siurblys jungiamas į seną instaliaciją, kurios būklė nežinoma.

Apytikslį biudžetą dar prieš skambutį parodys skaičiuoklė.

Kam reikia įvertinti namo galią prieš šilumos siurblį Telšių rajone, vietinis elektrikas atsiliepia telefonu +370 645 81267.

Dažni klausimai

Ar šilumos siurblį galima jungti į vienfazį įvadą?
Mažesni siurbliai būna vienfaziai, bet su 3–6 kW tenu ir įprasta buitine technika vienfazis 25 A įvadas (apie 5,7 kW) vakare greitai baigiasi. Didesniam namui dažniausiai renkamasi trifazis modelis ir trifazis įvadas.
Kodėl šilumos siurblys išmuša automatą per šalčius?
Dažniausiai įsijungia papildomas elektrinis tenas, ir kartu su viryklės ar boilerio apkrova viršijama linijos ar įvado galia. Kartais kaltas per mažas automatas ar netinkamo tipo nuotėkio relė.
Ar lauko blokui reikia atskiro jungiklio?
Taip, prie lauko bloko įrengiamas atjungiklis, kad aptarnaujant įrenginį maitinimą būtų galima saugiai atjungti vietoje. Jis turi būti skirtas lauko sąlygoms.
