Mediniame name elektros instaliacija daroma taip, kad kabelis niekur tiesiogiai neliestų medienos: atvirai kanaluose ar vamzdžiuose, arba paslėpta tik metaliniuose ar degiems pagrindams skirtuose vamzdžiuose. Prie to pridedamos dėžutės, skirtos degiems paviršiams, atsarga rąstų sėdimui ir, jei įmanoma, kibirkštinio lanko detektorius skydinėje.
Du dalykai, kurie keičia viską: degumas ir sėdimas
Mūrinėje sienoje šiek tiek kaistanti jungtis gali metų metus likti nepastebėta. Medinėje sienoje ta pati jungtis įkaitina sausą medieną, kuri ilgainiui suanglėja ir gali užsidegti. Todėl visa instaliacija mediniame name projektuojama taip, kad kiekviena jungtis būtų pasiekiama, o kabelis atskirtas nuo medžio.
Antras dalykas yra judėjimas. Natūralios drėgmės rąstų ir tašų namai per pirmuosius kelerius metus susėda keliais procentais sienos aukščio, todėl vieno aukšto sienoje tai gali būti keli centimetrai ar daugiau. Klijuoto tašo namai sėda daug mažiau, karkasiniai beveik nesėda. Įtemptas kabelis tarp dviejų vainikų gali būti ištemptas ar ištrauktas iš dėžutės.
Karkasinis ir rąstinis namas: kuo skiriasi elektros darbai
Abu namai mediniai, bet elektrikui tai beveik du skirtingi objektai.
| Karkasinis namas | Rąstinis ar tašų namas | |
|---|---|---|
| Kur eina kabeliai | Sienų ir lubų ertmėse tarp statramsčių, per izoliaciją | Atvirai ant sienų arba išgręžtuose kanaluose rąstuose |
| Sėdimas | Beveik nėra | Didelis pirmaisiais metais, reikia kompensacijos |
| Kada daroma | Po karkaso ir vėjo izoliacijos, prieš vidaus apdailą | Trasos numatomos renkant sienas, montuojama vėliau |
| Didžiausia rizika | Pradurta garo izoliacija, kabelis po šilumos izoliacija | Ištemptas kabelis, užkaltos dėžutės, mechaniniai pažeidimai |
Karkasiniame name instaliacija panaši į gipso kartono sienas: kabeliai vedami metaliniuose ar degiems pagrindams skirtuose vamzdžiuose statramsčių ertmėse, o skylės statramsčiuose gręžiamos konstrukcijos viduryje, kad jų nepažeistų apkalimo vinys. Atskira problema yra garo izoliacija vidinėje sienos pusėje. Kiekviena pradurta vieta turi būti užsandarinta, todėl daugelis statytojų palieka instaliacijos sluoksnį: papildomą tuštumą tarp garo izoliacijos ir apdailos, kurioje veda kabelius ir montuoja dėžutes nepažeisdami plėvelės.
Rąstiniame name paslėptai instaliacijai kanalai gręžiami rąstuose dar statybos metu, o kai to nepadaryta, dažniausiai lieka atvira instaliacija. Vertikalios trasos daromos su sėdimo kompensacija: vamzdis tvirtinamas taip, kad galėtų slinkti, arba ties sujungimu paliekama laisva kilpa. Dėžutės montuojamos taip, kad siena, sėsdama, jų nespaustų.
Atvira ar paslėpta instaliacija
| Atvira | Paslėpta | |
|---|---|---|

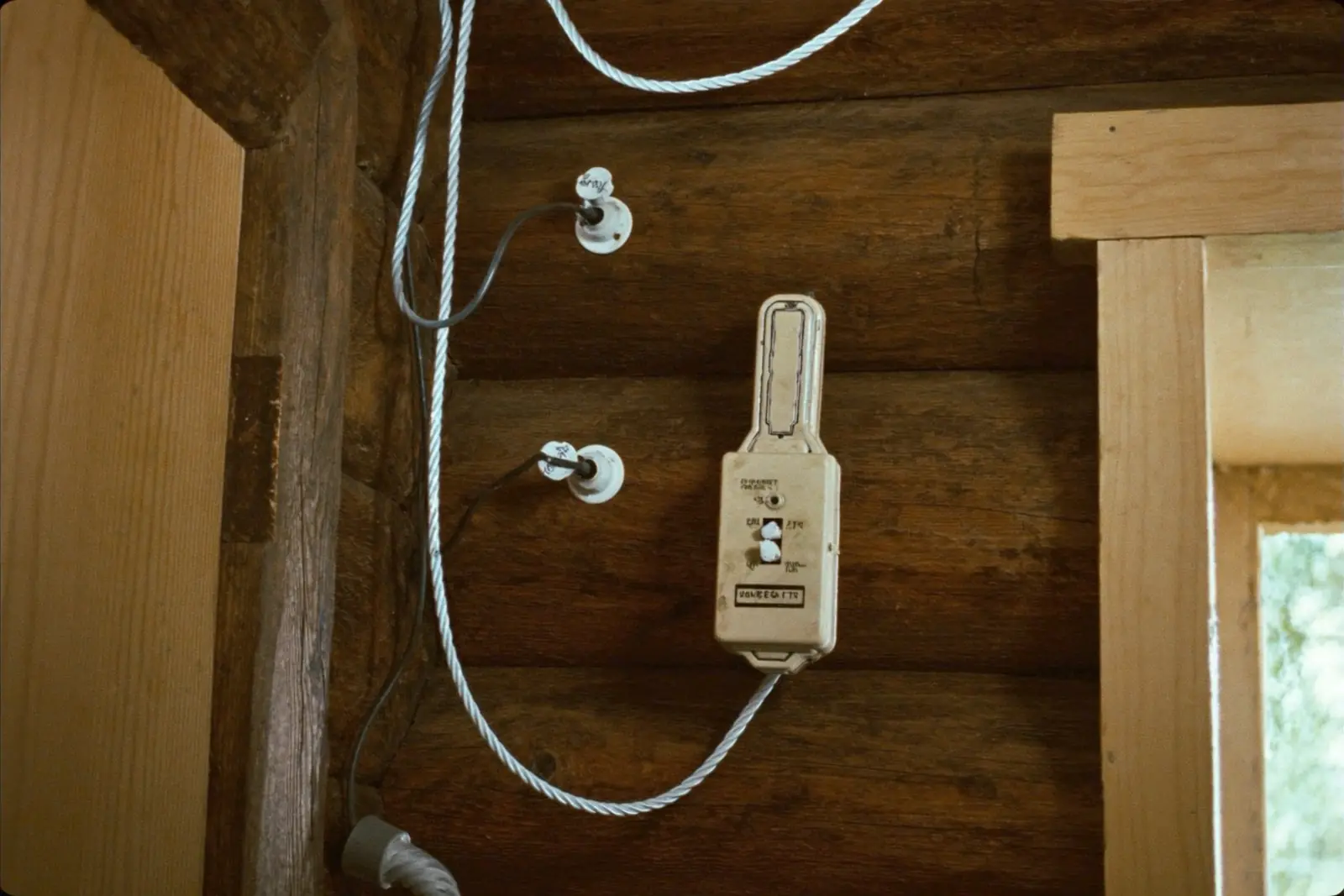

| Kaip | Kanalai, metaliniai vamzdžiai arba retro laidas ant keraminių izoliatorių | Metalinis vamzdis ar degiems pagrindams žymėtas gofras sienoje, tarp sijų |
| Kada tinka | Rąstiniai namai, sodybos, renovacija be sienų ardymo | Karkasiniai namai, kai sienos dengiamos dailylentėmis ar plokštėmis |
| Privalumas | Trasą matai ir gali pakeisti | Nesimato laidų |
| Rizika | Mechaniniai pažeidimai, jei kanalas žemai | Sunki prieiga, jei dėžutė užkalama |
Paprastas pilkas gofruotas vamzdis, naudojamas po tinku, medinėse sienose netinka. Rąstiniame name, kuris dar sės, kabelis neturi kirsti vainikų vertikaliai įtemptas: paliekama kilpa ar laisvas vamzdis su atsarga.
Kabeliai ir vamzdžiai mediniam namui
Kabelis pats savaime mediniame name dažniausiai toks pat kaip mūriniame: varinis, su dviguba izoliacija, 3×1,5 mm² apšvietimui ir 3×2,5 mm² lizdams. Skiriasi tai, kuo jis apsaugotas, ir kokia jo gaisrinės saugos klasė.
- Metalinis vamzdis. Plieninis ar varinis vamzdis yra patikimiausias būdas paslėpti kabelį medienoje. Jis atskiria kabelį nuo medžio ir sulaiko kibirkštį, jei jungtis ar kabelis sugestų.
- Metalinė gofra. Lanksti metalinė žarna patogi ten, kur reikia lenkti trasą tarp sijų ar per sėdimo zoną. Ji turi būti tvirtinama ir įvesta į dėžutę per tam skirtą jungtį.
- Nedegūs plastikiniai vamzdžiai. Kai kurie gamintojai gamina vamzdžius, aiškiai žymimus kaip tinkamus degiems pagrindams. Tinka tik tokie, ne paprasti pilki.
- Kabelio gaisrinė klasė. Pagal ES statybos produktų reglamentą klasė nurodoma raidėmis, pavyzdžiui Eca, Dca, Cca ar B2ca: kuo arčiau A, tuo mažiau kabelis platina ugnį. Mediniam namui verta rinktis aukštesnę nei bazinę Eca klasę.
- Behalogeniniai kabeliai. NHXH ir panašūs kabeliai degdami neišskiria halogeninių dujų, o NHXH dar išlaiko darbingumą gaisro metu. Jie skirti gaisrinėms sistemoms ir yra brangūs, todėl buitinei instaliacijai dažniausiai pakanka aukštesnės klasės kabelio metaliniame vamzdyje.
Karkasiniame name kabelis, einantis per mineralinę vatą, vėsta prasčiau, todėl jo leistina srovė mažesnė. Ilgoms ir apkrautoms linijoms, pavyzdžiui, boileriui ar elektriniam šildymui, skerspjūvį verta imti su atsarga.
Dėžutės, jungtys ir atstumai
- Montavimo dėžutės medinėje sienoje turi būti skirtos degiems paviršiams; dažniausiai jos pažymėtos atskiru ženklu ar užrašu ant gaminio.
- Kiekviena jungčių dėžutė lieka pasiekiama, ne užkalta po dailylentėmis.
- Laidai jungiami spyruokliniais ar varžtiniais gnybtais, ne susukant ir apvyniojant juosta.
- Kabelio įvadas į dėžutę sandarus, kad į ją nepatektų dulkės ir pjuvenos.
- Šviestuvų karštos dalys nesiliečia su mediena; įleidžiamiems šviestuvams medinėse lubose reikia gamintojo nurodytų atstumų ar apsauginio gaubto.
Trasos vedamos tik vertikaliai ir horizontaliai, kad vėliau būtų aišku, kur negalima kalti vinių ar gręžti. Kabeliai laikomi atokiau nuo kamino, krosnelės ir dūmtraukio, o karštų šaltinių zonoje naudojami tik tam skirti, karščiui atsparūs sprendimai. Vandens vamzdžiai ir elektros kabeliai neturėtų eiti viena trasa. Skydinė montuojama ant nedegaus pagrindo, pavyzdžiui, ant metalinės ar cementinės plokštės, o ne tiesiai ant lentų.
Apsauga skydinėje: AFDD, relė, viršįtampiai
Automatinis jungiklis saugo kabelį nuo perkrovos ir trumpojo jungimo, 30 mA nuotėkio relė saugo žmogų. Tačiau atsilaisvinusi jungtis ar pažeistas laidas gali kibirkščiuoti esant visai normaliai srovei, ir nė vienas iš šių aparatų to nepastebės.
Tam skirtas kibirkštinio lanko detektorius, AFDD (standartas IEC 62606). Jis montuojamas skydinėje prie grupės automato ir atjungia grandinę, kai atpažįsta lanko požymius. Lietuvoje jis kol kas nėra privalomas, tačiau mediniam namui tai viena prasmingiausių papildomų išlaidų, ypač miegamųjų ir palėpės grupėms.
Jei namas prijungtas oro linija, verta ir viršįtampių apsaugos. Daugiau apie tai puslapyje apie žaibo ir viršįtampių apsaugą.
Dažniausios klaidos mediniuose namuose
- Pilka tinko gofra karkaso sienoje. Ji pigi ir patogi, bet degiam pagrindui neskirta.
- Užkaltos jungčių dėžutės. Po dailylentėmis paslėpta jungtis yra būtent ta vieta, kurios niekas nepatikrins, kol neatsiras kvapas.
- Įtemptas kabelis rąstiniame name. Po poros metų sienai susėdus, kabelis ištraukiamas iš gnybto arba prispaudžiamas.
- Pradurta garo izoliacija. Kiekviena neužsandarinta skylė leidžia drėgmei patekti į sieną.
- Įleidžiami šviestuvai be atstumo iki medienos. Ypač senesni halogeniniai, kurie kaista stipriai.
- Skydinė tiesiai ant lentų. Joje daugiausia jungčių viename taške, todėl pagrindas turi būti nedegus.
Senuose mediniuose namuose dažnai pasitaiko dar ir aliumininių laidų, prikaltų tiesiai prie sienos, jungčių be dėžučių ir kamštinių saugiklių. Tai rizikingiausias derinys: degi siena, senstančios aliuminio jungtys ir jokios nuotėkio apsaugos. Kodėl aliuminis kaista, paaiškinta gide apie aliumininius laidus. Keičiant tokią instaliaciją, atvira sistema dažniausiai protingiausia: nereikia ardyti sienų, o rezultatas dera prie namo. Kaimo sodybų specifika aptarta straipsnyje apie elektrą sodyboje.
Orientacinė kaina ir kontrolinis sąrašas
Pilna instaliacija namui su medžiagomis orientaciškai kainuoja 16–24 €/m². Mediniame name kaina dažniau artėja prie viršutinės ribos, nes kiekvienas vamzdis ant rąsto tvirtinamas rankomis, o retro sistemai su izoliatoriais reikia dar daugiau kruopštumo. AFDD aparatas brangesnis už įprastą automatą, todėl jo kainą verta aptarti atskirai kiekvienai grupei. Kita vertus, po atviros instaliacijos nereikia tinkuoti ir dažyti, todėl bendra remonto suma dažnai išeina panaši kaip mūriniame name. Preliminarų intervalą savo namui galite pasitikrinti kainos skaičiuoklėje.
Prieš pradedant ir priimant darbus patikrinkite:
- paslėpti kabeliai yra metaliniuose ar degiems pagrindams skirtuose vamzdžiuose;
- dėžutės pažymėtos kaip tinkamos degiems paviršiams ir visos pasiekiamos;
- rąstiniame name vertikalios trasos turi sėdimo atsargą;
- karkasiniame name garo izoliacija nepažeista arba užsandarinta;
- skydinė ant nedegaus pagrindo, su 30 mA relėmis ir, jei sutarta, AFDD;
- gauta trasų schema ir varžų matavimų protokolas.
